この時期の定例行事となるのか? 仮面ライダー玩具(ゴーストアイコン-眼魂-)の改造ネタです。

title_icon01





ことの始まり

会社の帰りにちょっとした用事でTUTAYAに立ち寄ったのが全ての始まりでした。



P1040731

あ、もう出てる・・・



「“ロックシード”こそ究極のキーアイテム!」と思う自分にとって今回の“眼魂-アイコン-”は非常に魅力の薄いアイテムに写っていましたが、いざ目の前に現れるとやや高揚気味になり物欲に抗えないものです。

ちなみに今回の価格は「400円」

シフトカーの500円も大概でしたが、今回の割高感もなかなかのものですね・・・

なんとなくアストロスイッチを初見した時と同じような気持ち・・・(´~`)



P1040732

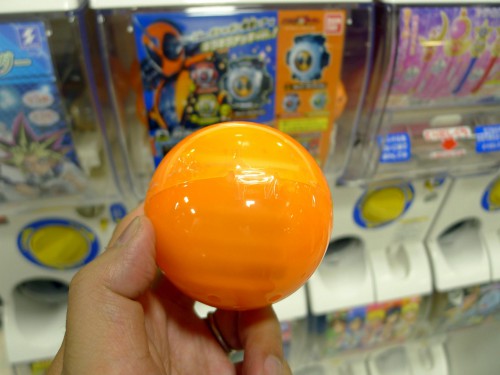

とりあえず欲望を開放して1回。

P1040733
         / テッテレ〜♪ \

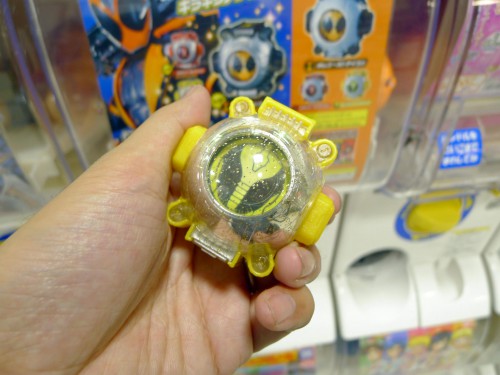

エジソン眼魂(エレキ攻撃を食らうと閃く発明王)でした。

あれ? なんか想像してたのと雰囲気が違う・・・

初回からレア

P1040731_
どうやら初回からレアを引いた模様です。

通常版との差異は正面パーツのメッキ、クリアパーツがラメ仕様に変更の2点でした。
(本音を言うと通常版が欲しかった・・・)

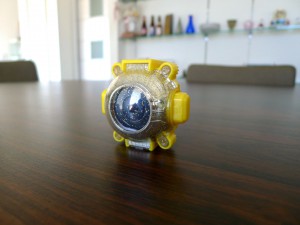

外観と詳細を確認

P1040734 P1040735
P1040736 P1040737

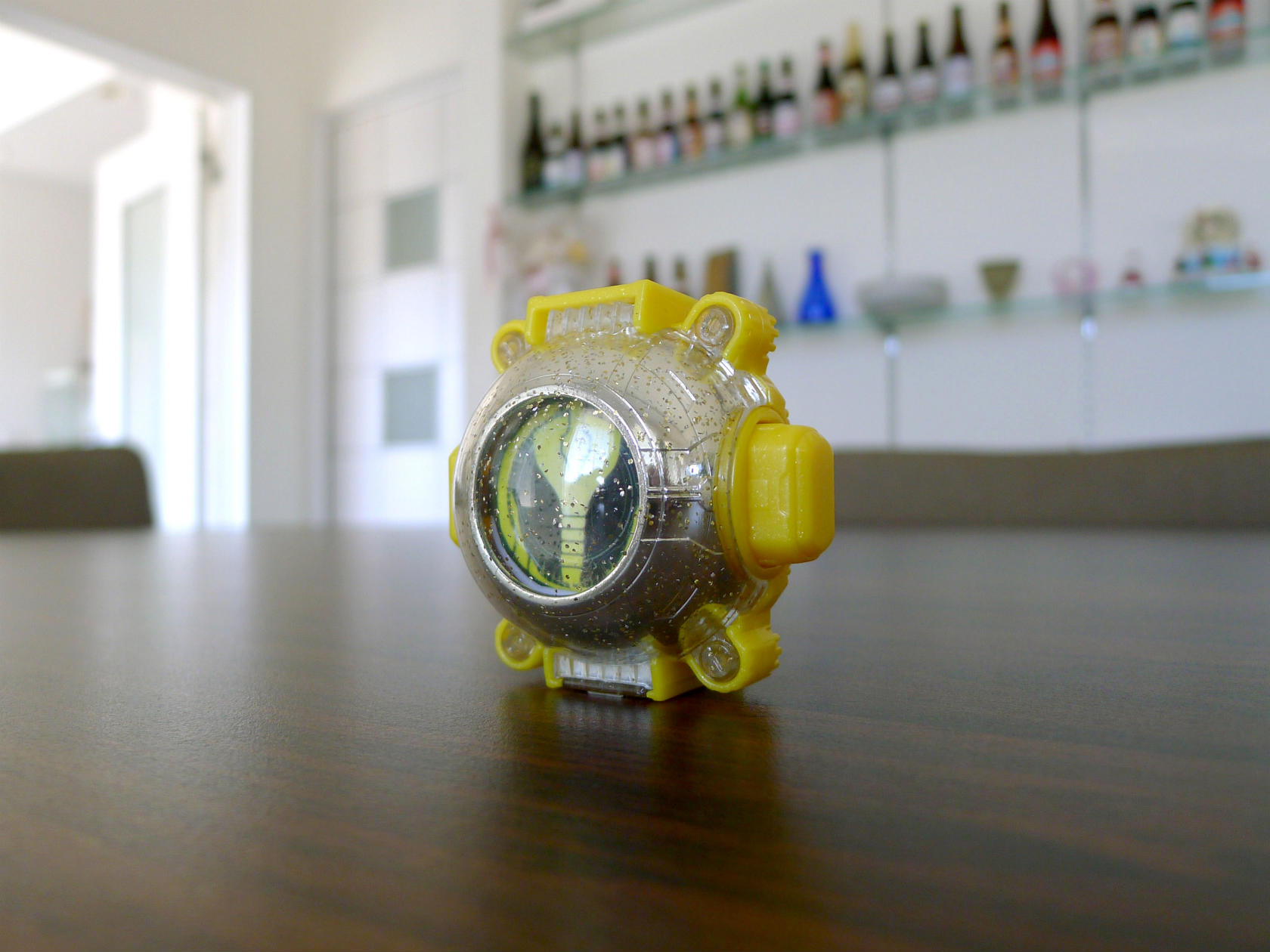

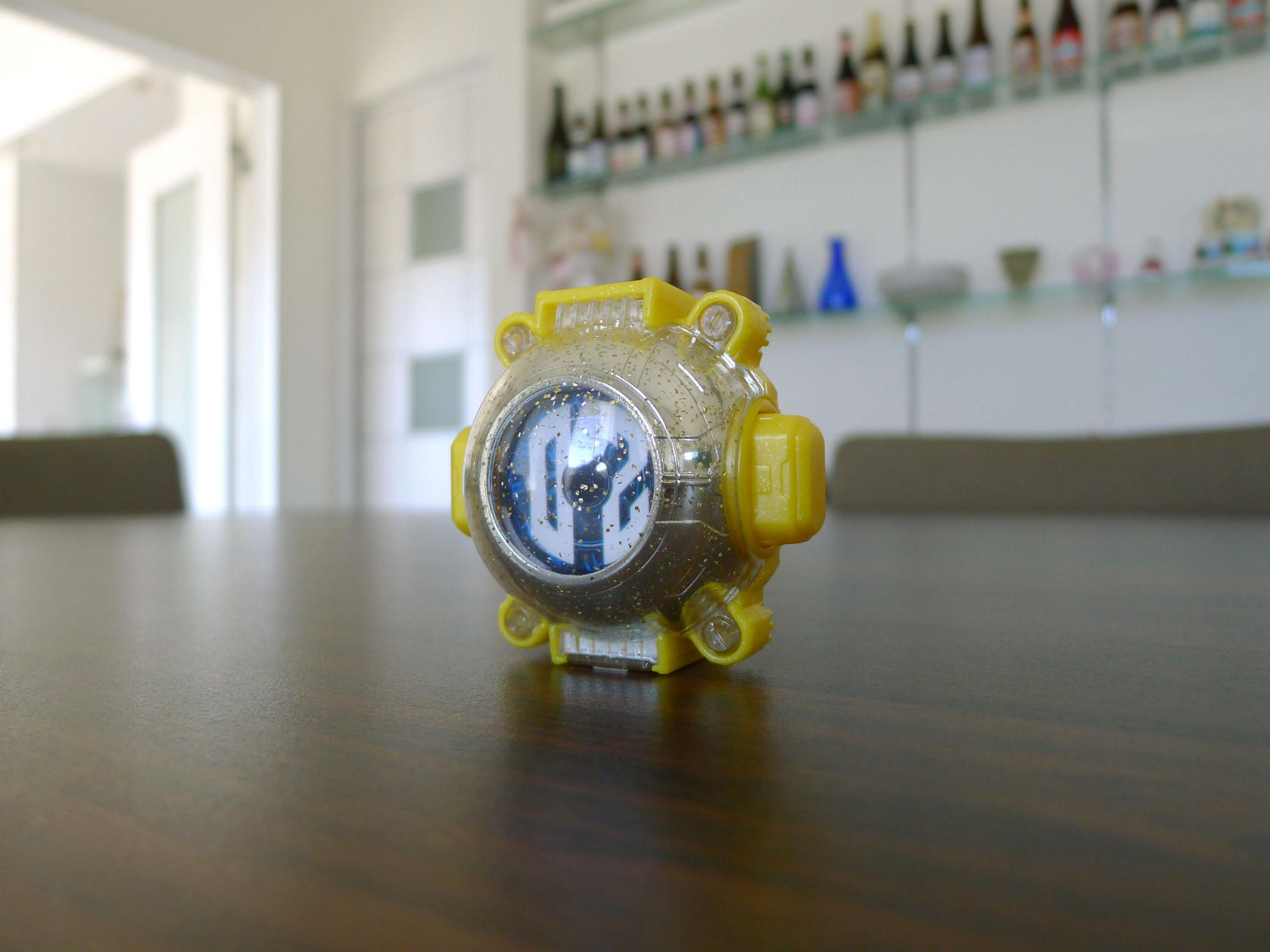

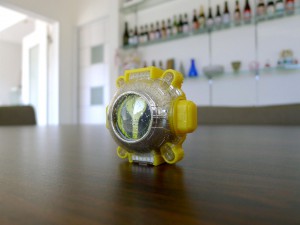

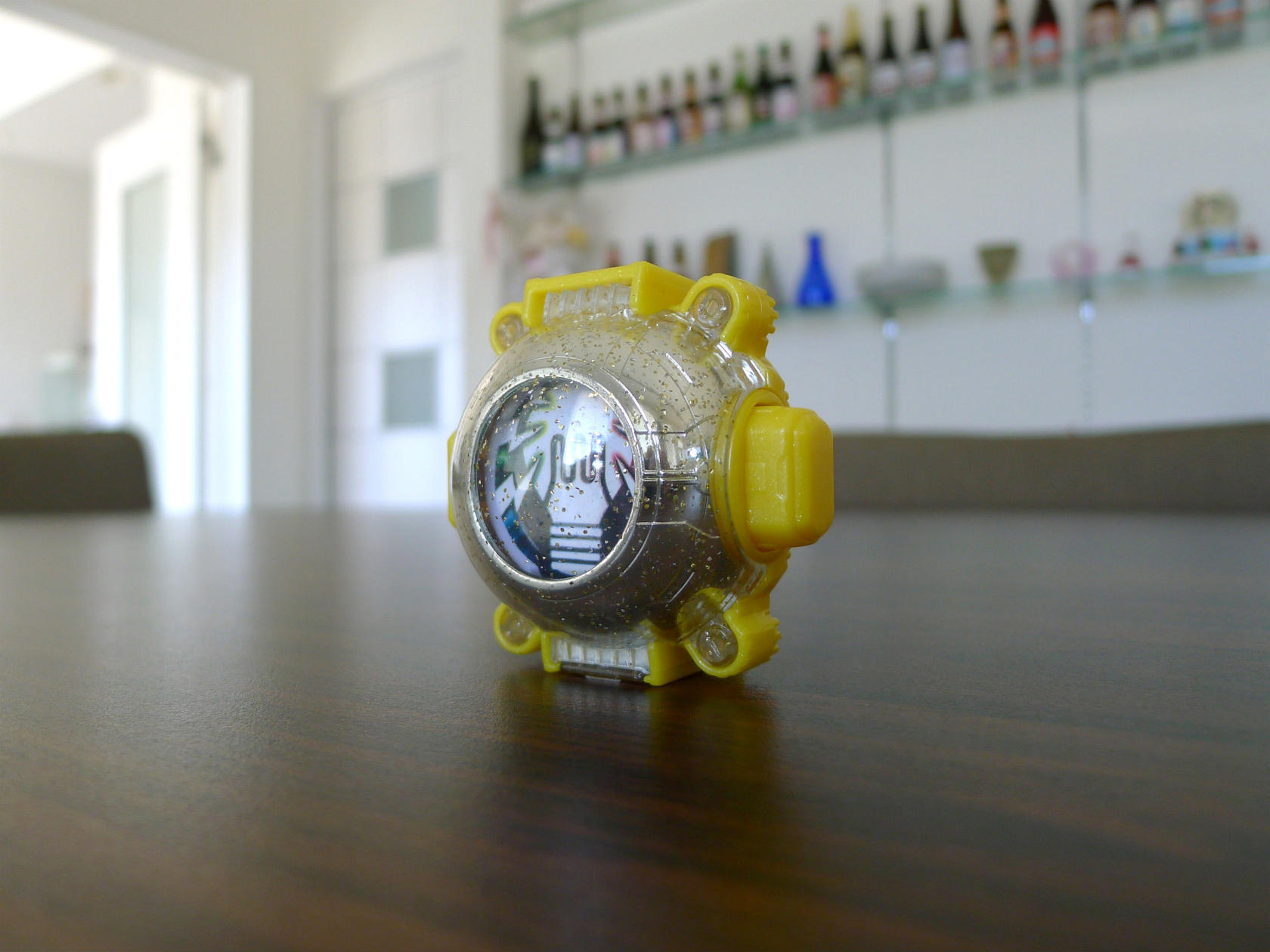

向かって右側にある突起物を押すと中心の眼球のようなイラストが回転して4つの模様(眼球、ナンバリング、ライダーフェイス、偉人のキーアイコン)に変わります。



改造する前のチェック

このまま終わるとネタ的にしょっぱいので、前回のシフトカーに引き続きLEDを仕込んで発光させてみようと思います。



まずは分解

P1040738 P1040739

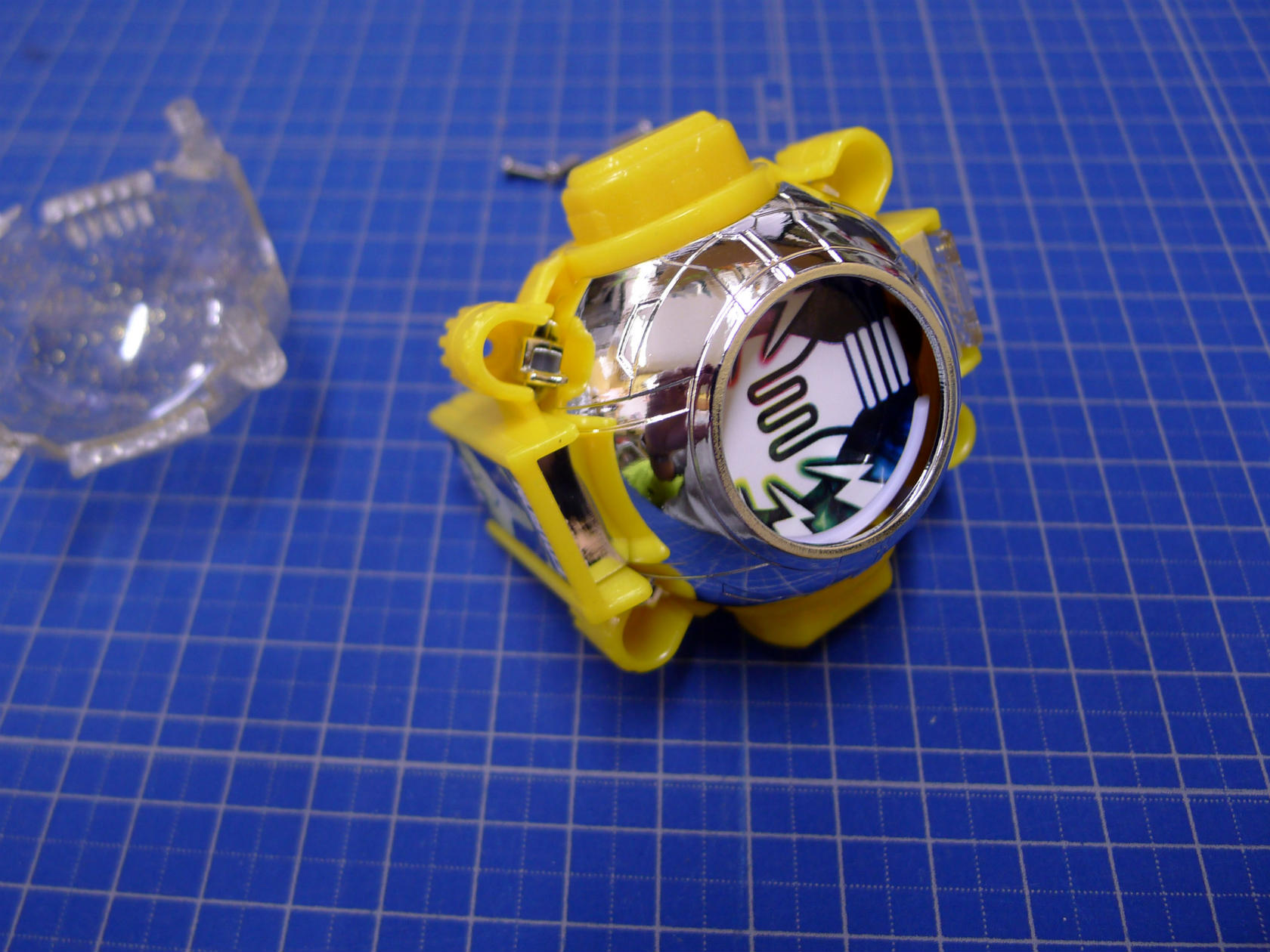

とりあえず分解作業に移ります。

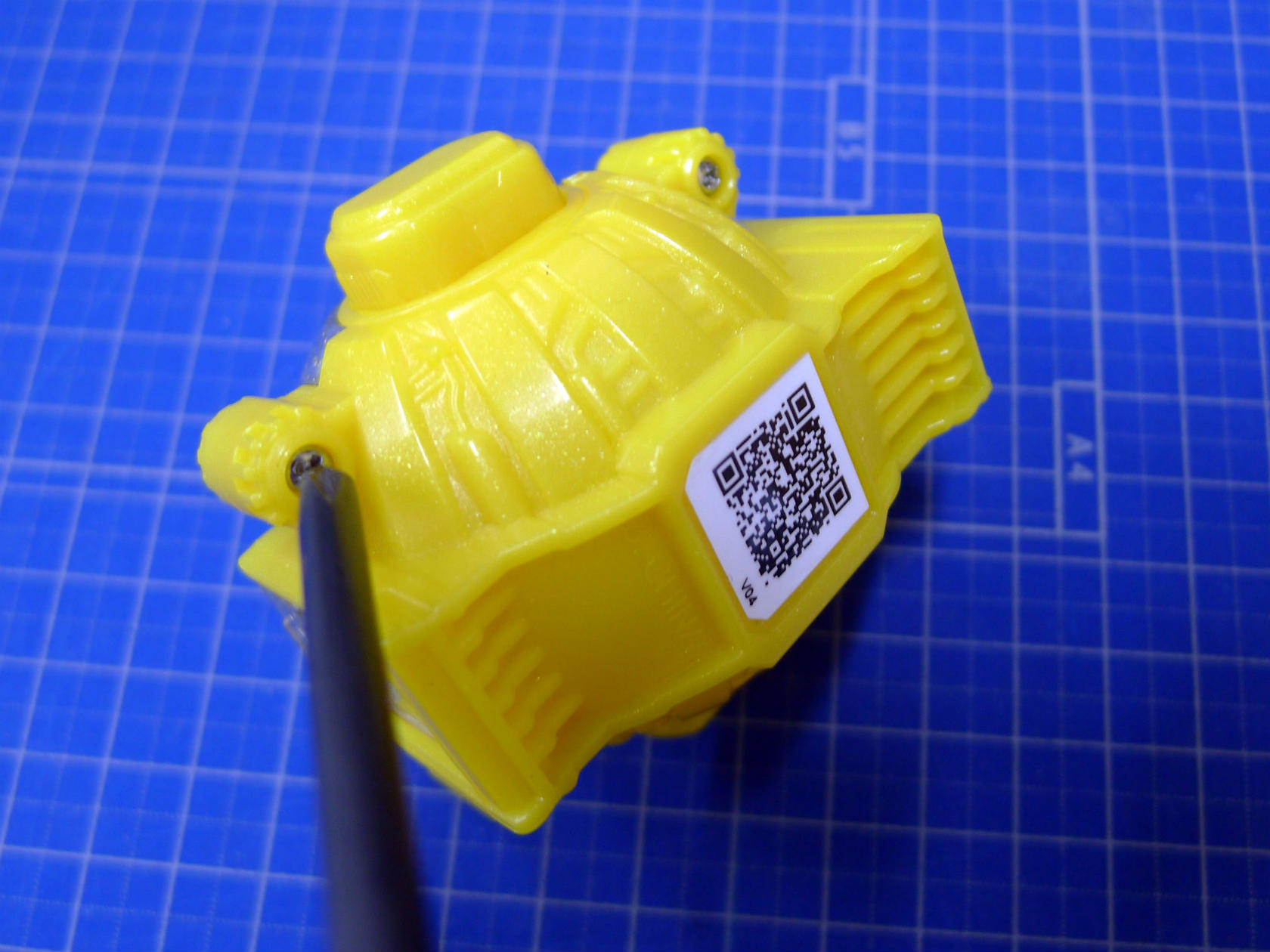

手始めに後ろにあるネジ4つを外せばOK。
シフトカーは1カ所 “シール部分”を剥がして隠しネジを露出させる必要があったため眼魂の分解は割と楽です

P1040755

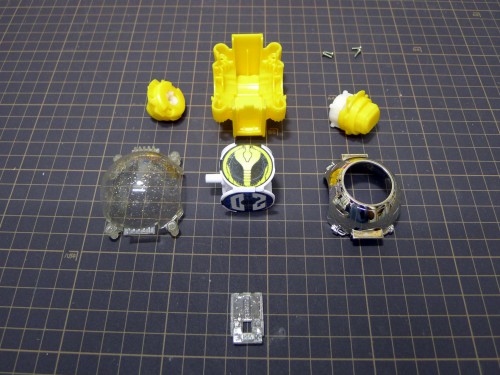

分解した図。

思っていたより構成パーツが多く400円の売価も納得してしまいました。



認識パーツの確認

P1040756

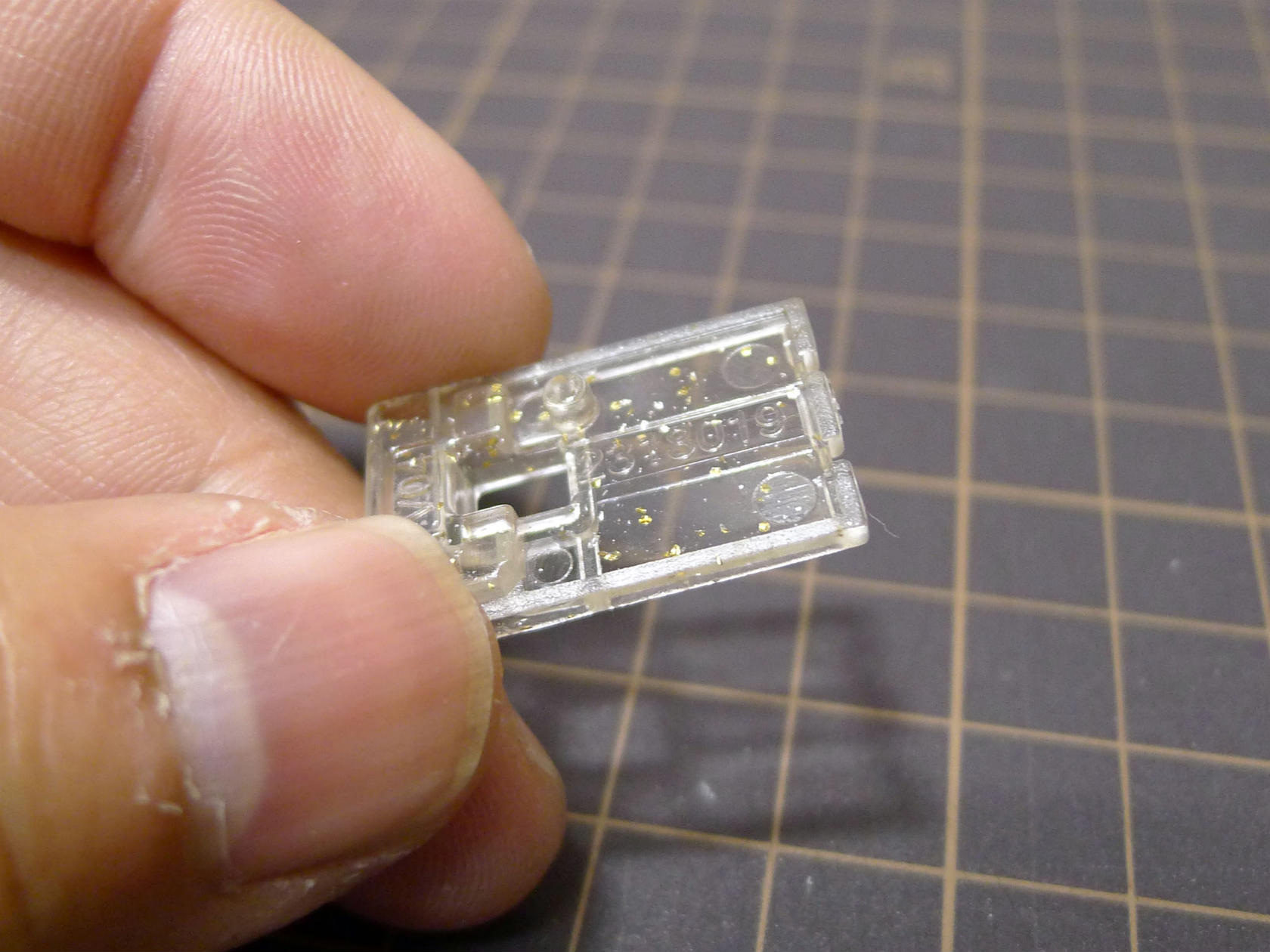

側面にあるベルトに認識させる突起が確認できます。

何本かのピンや穴があるかと思いきや予想に反して「1本」。これには驚きました。
ベルト本体の認識部がどんな形なのか興味はありませんでしたが、これを見るとちょっと確認したくなります。



P1040757

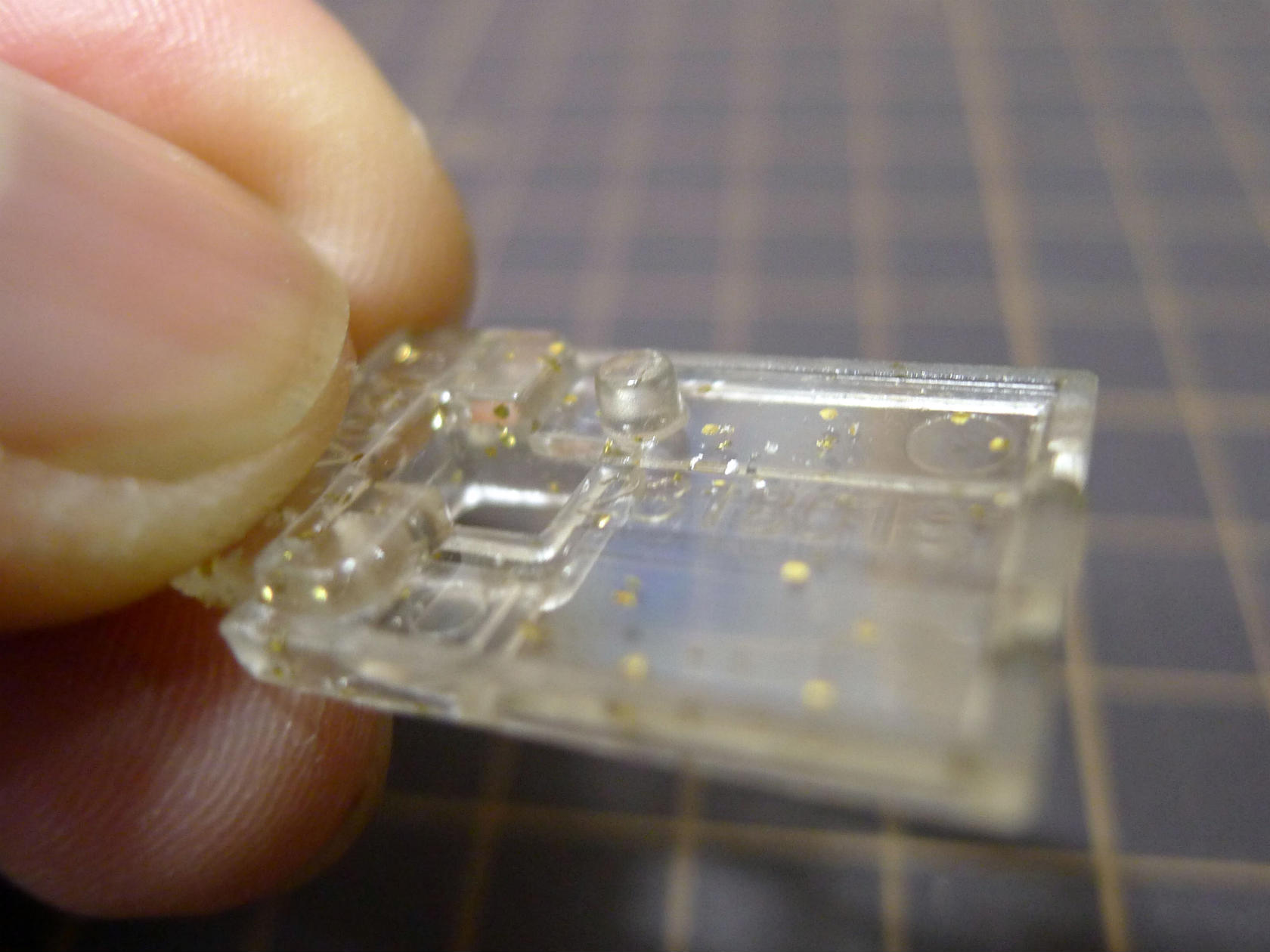

旋回部分のみ共通パーツでほぼ新規金型だったシフトカーに比べ眼魂はこの側面パーツのみが相違しており、その他のパーツは基本的には流用(カラーやシールは除く)のようです。





改造の方針を考える

「発光」させるだけでは物足りない

今回の改造では“ただ光らせるだけ”では面白くないので、ちょっとした変化球を仕込みたいと思います。

P1040758

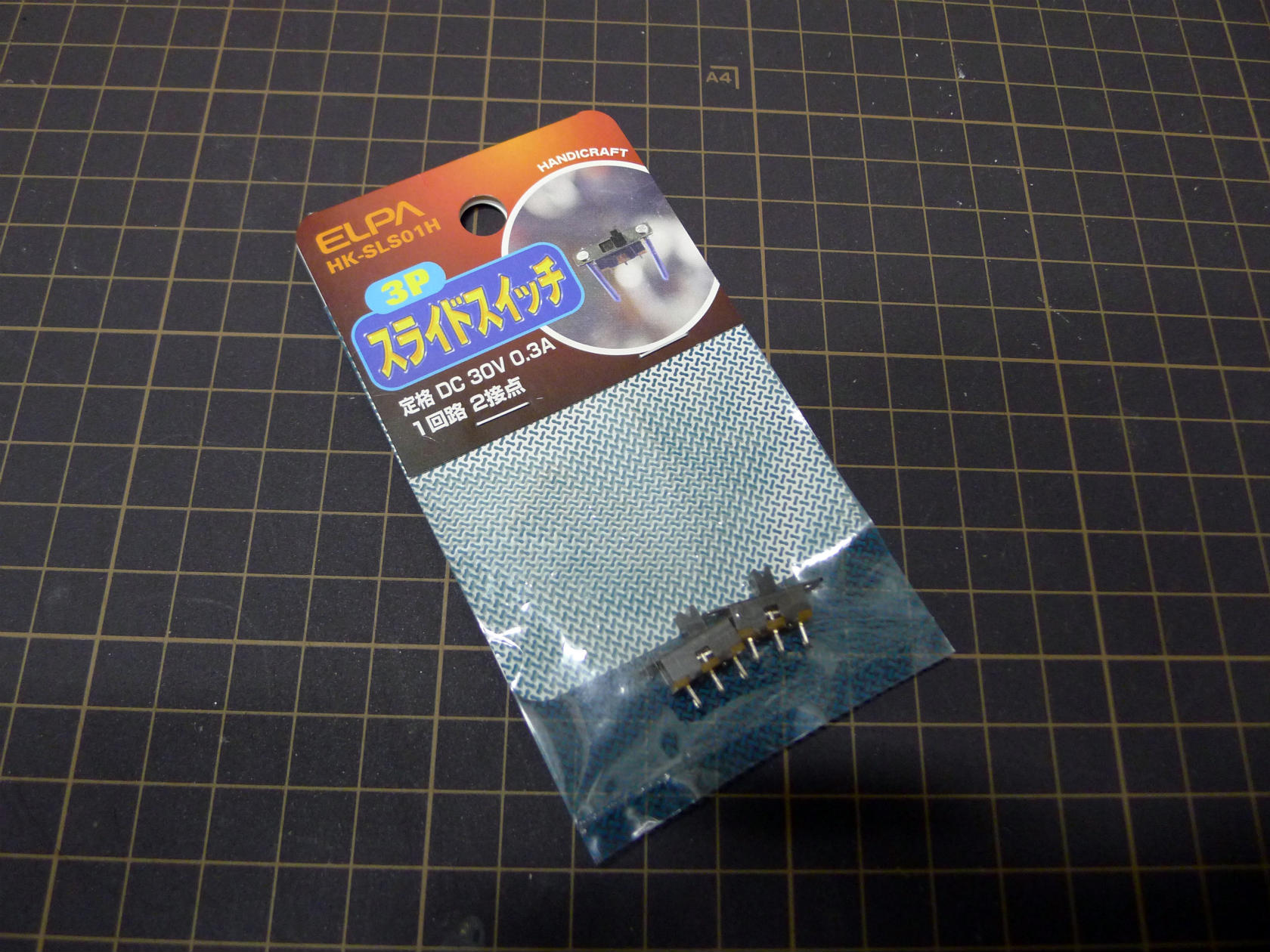

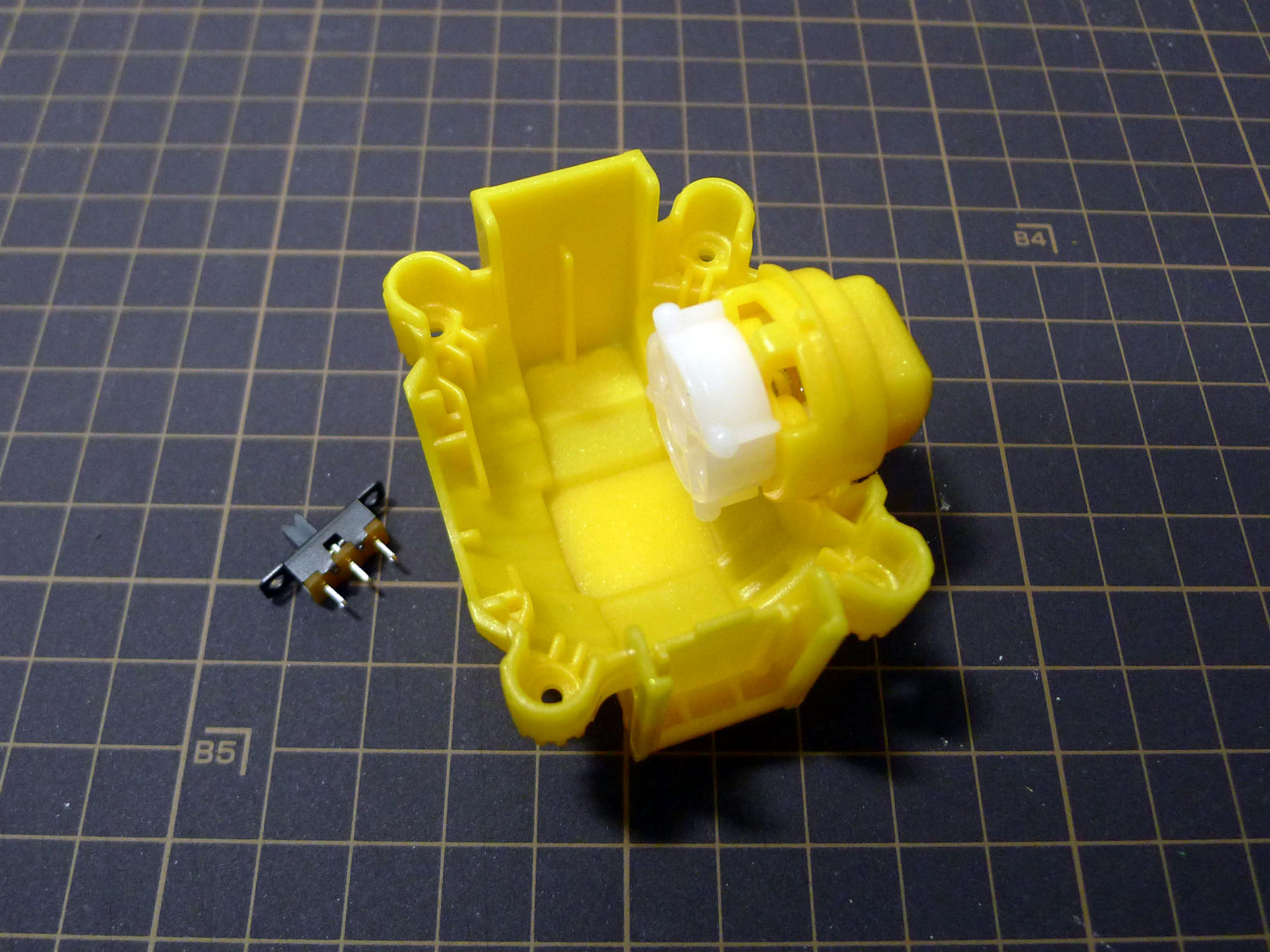

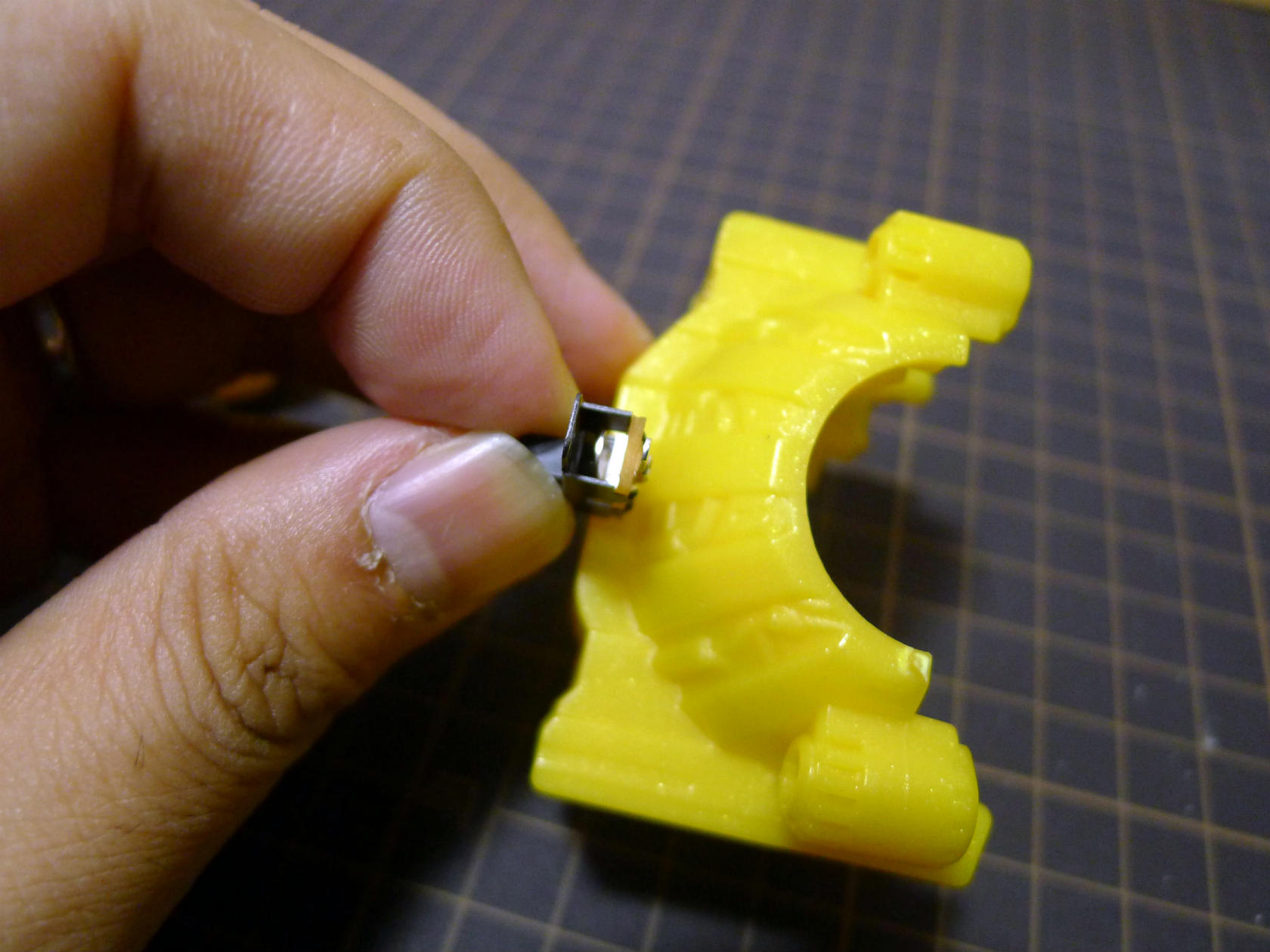

まずは手元にあった「スライドスイッチ」を用意。





P1040759 P1040760
P1040762

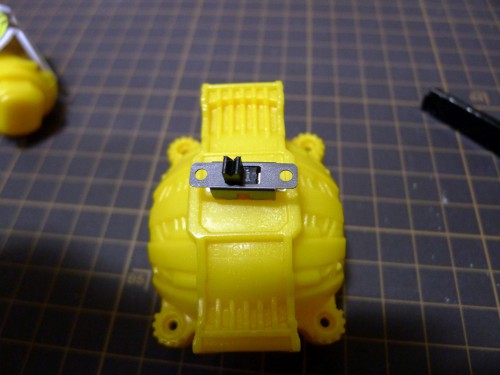

いろいろ検討して背面に設置することに決定。

※QRコードシールは残念ながら剥がすことになりました。



シールの綺麗な剥がし方はコチラでご紹介しています↓ ↓



電源スイッチの埋め込み方

P1040761

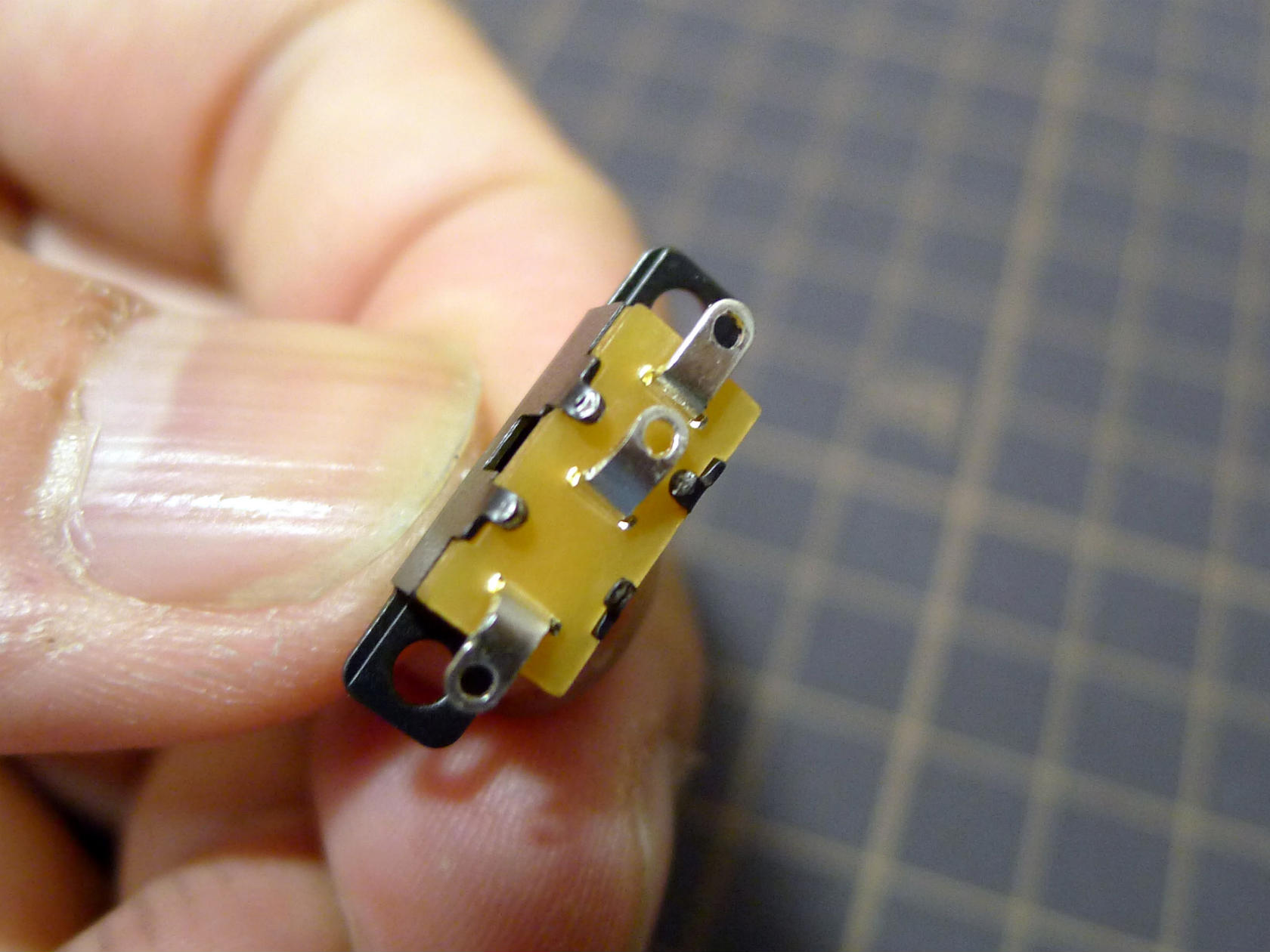

端子部分を写真のように寝かせます。
P1040765 P1040766

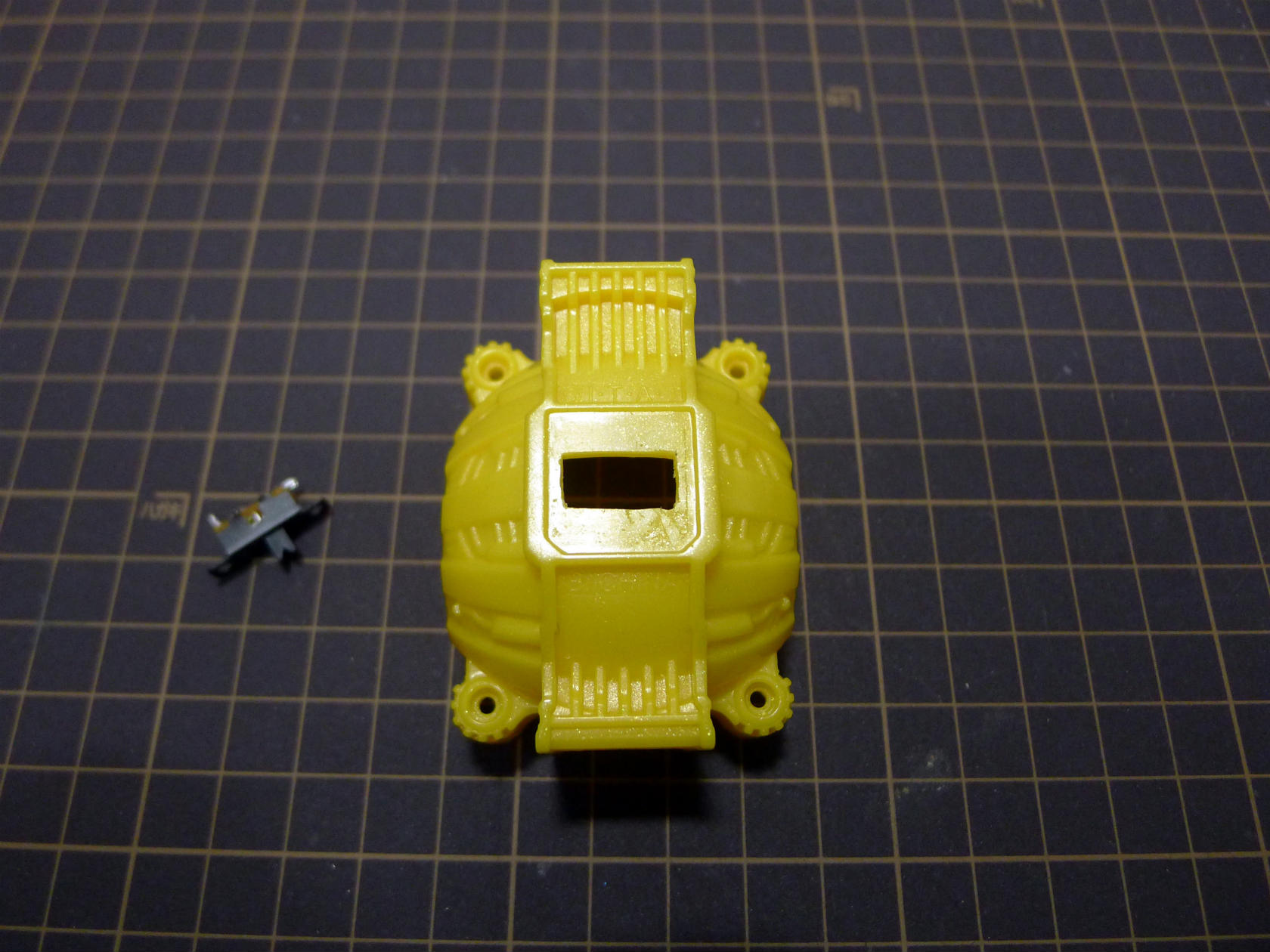

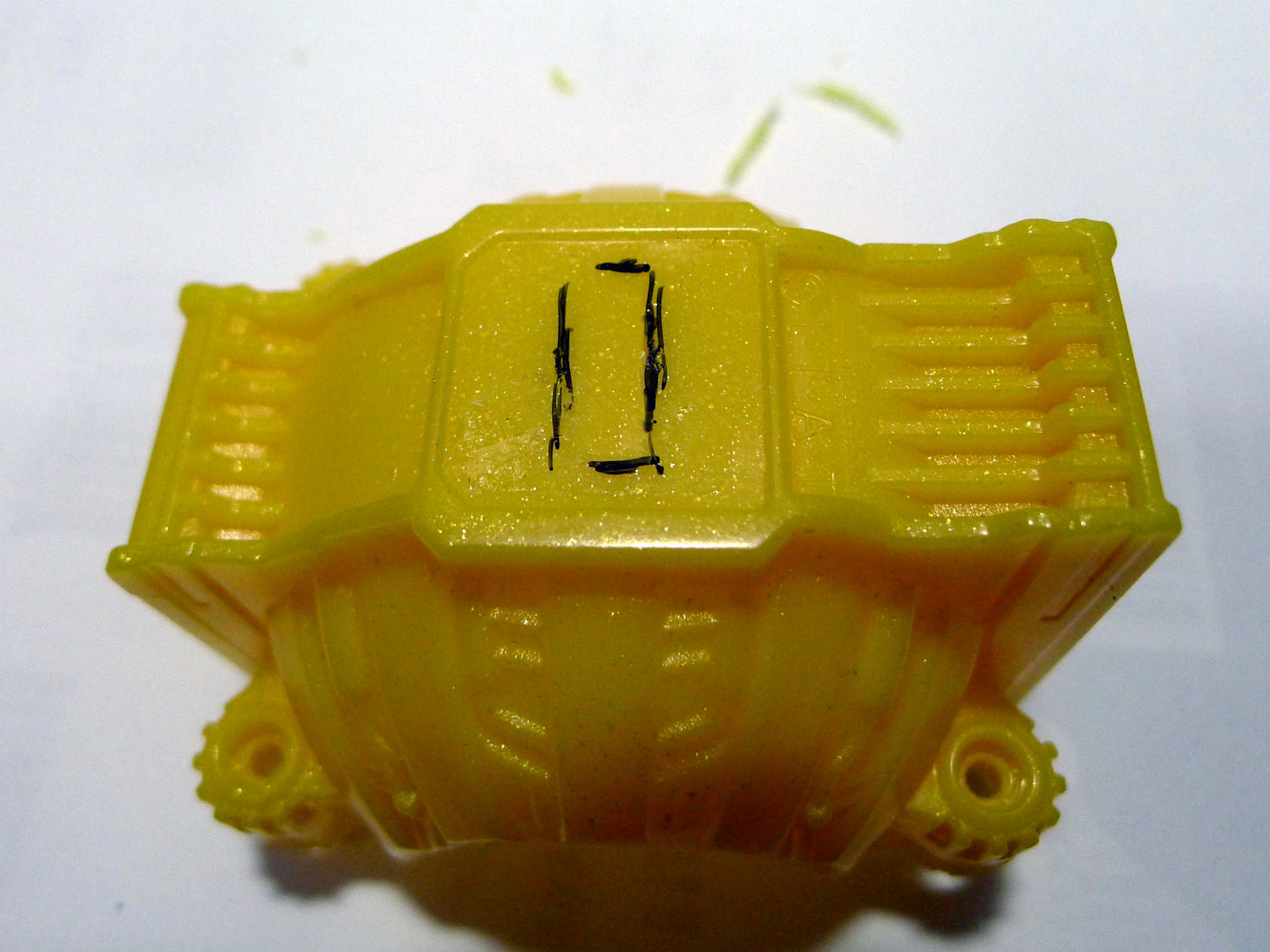

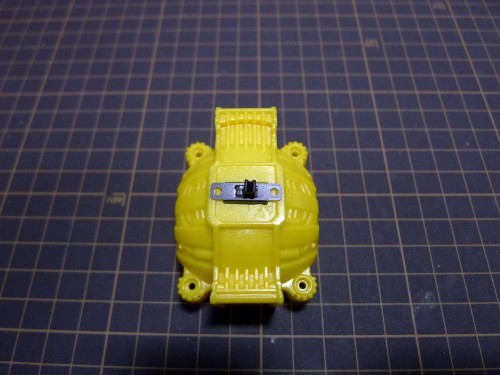

マーキングしてドリルとアートナイフを使い、スイッチが入るだけの穴を削ると、

P1040767
綺麗に収まりました。

P1040768 P1040769

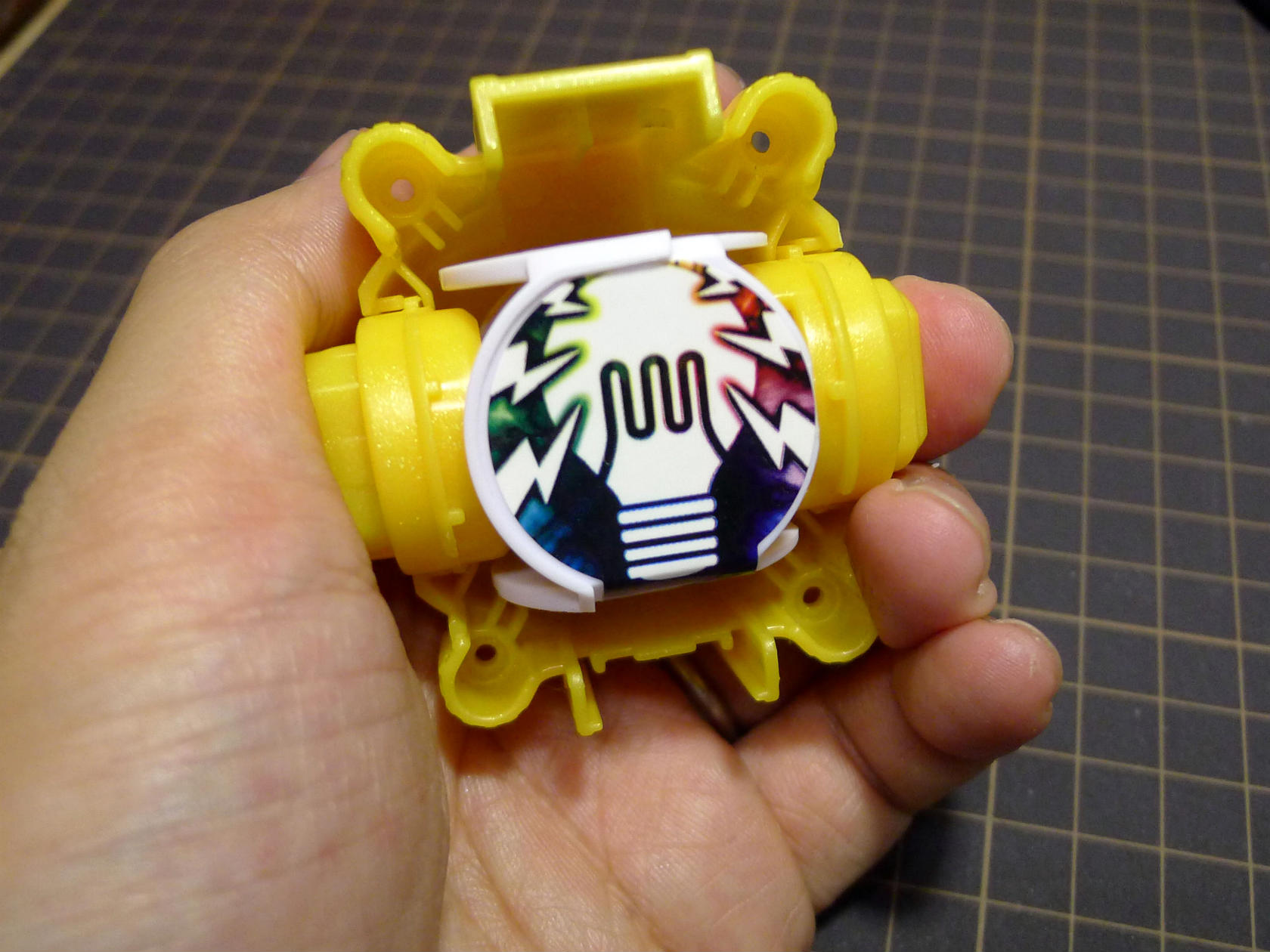

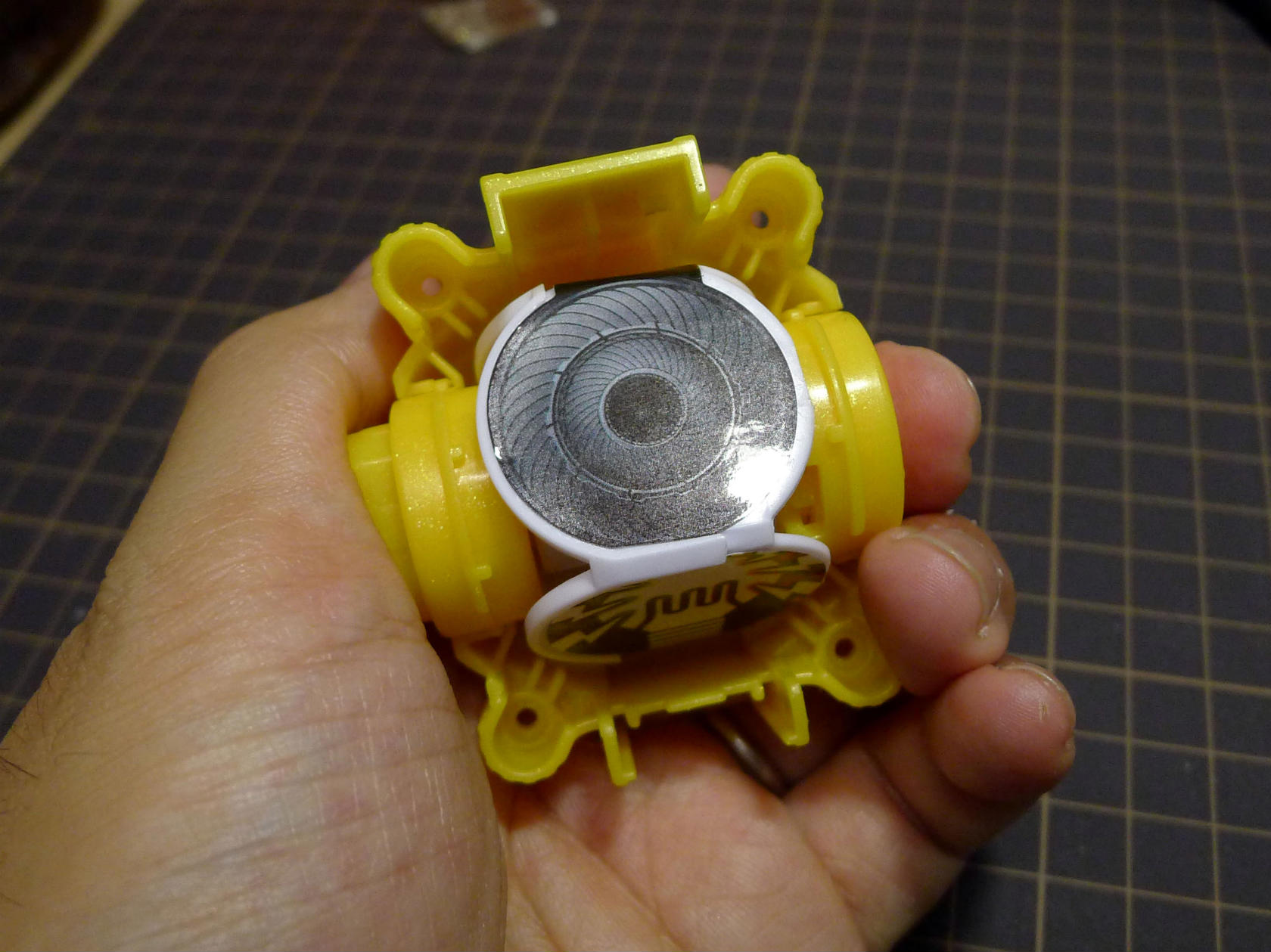

旋回部を仮組みして背面のスイッチが干渉しないか入念にチェックします。

旋回部のクリアランス確保

次に追加部品のクリアランス確保のため、不必要な部分の除去。
P1040770
 P1040771

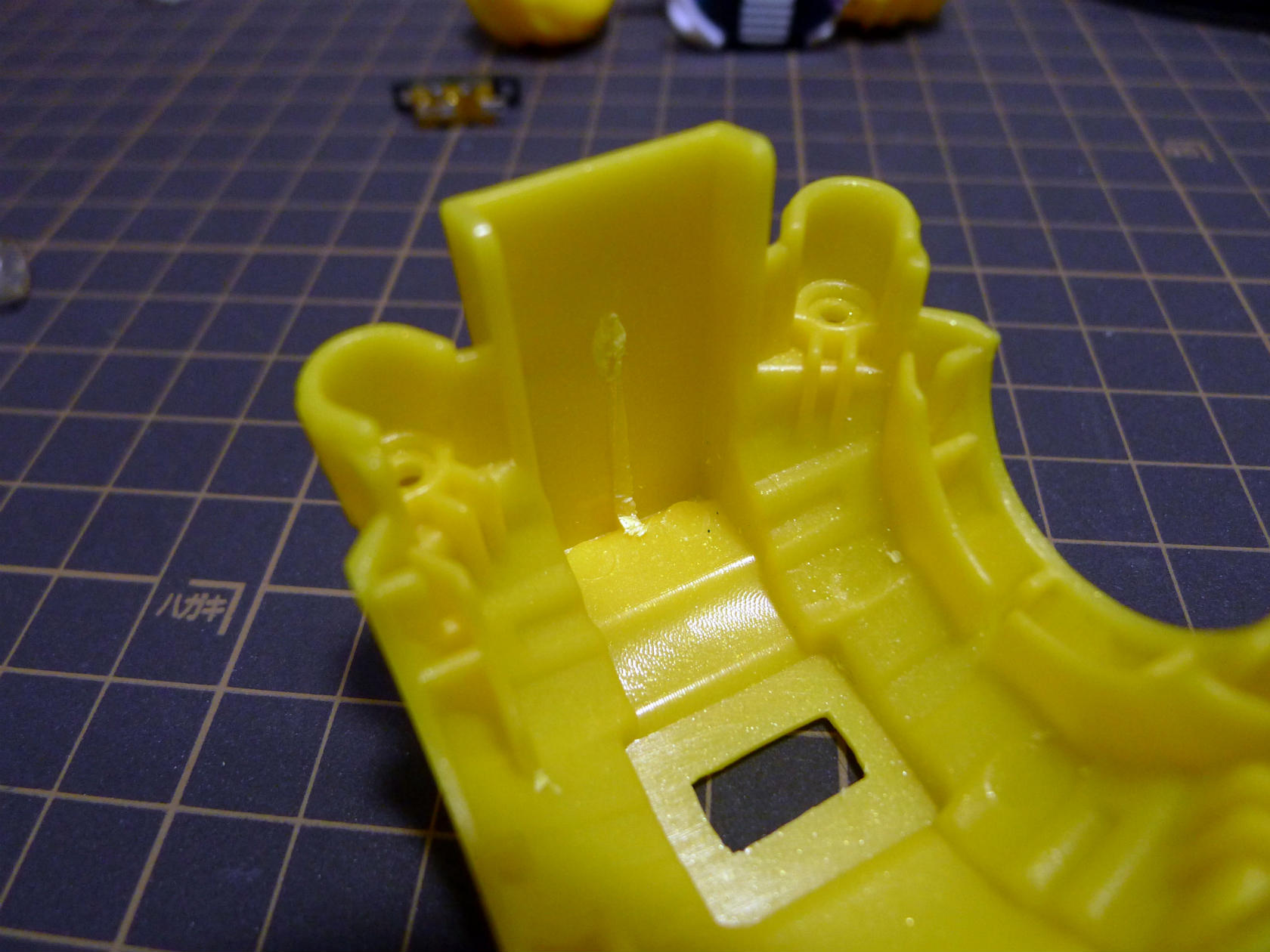

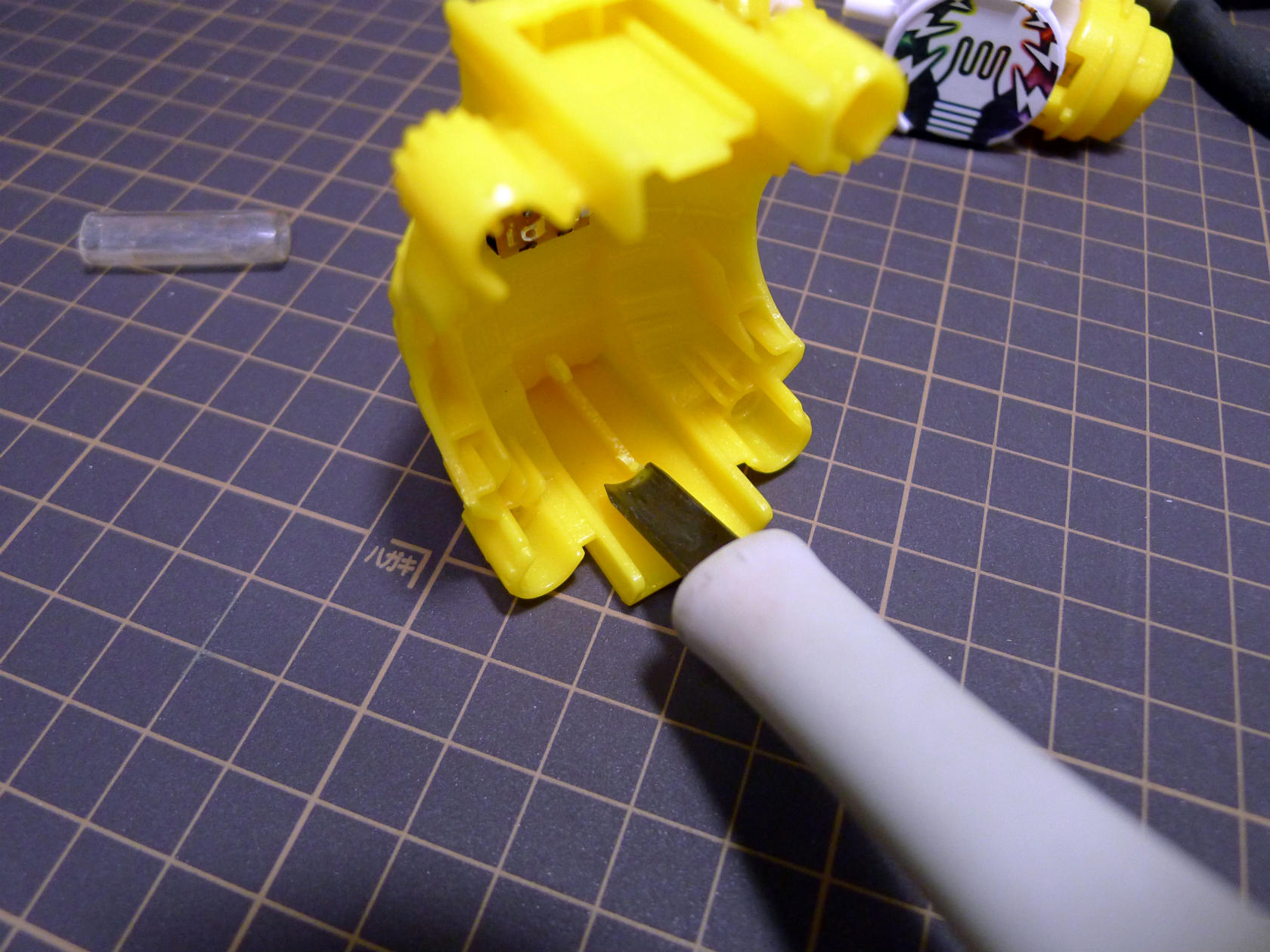

まずは上図の天面裏のスジを平らに削り落とします。





P1040809 P1040811

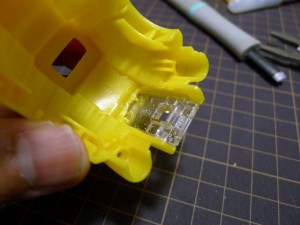

次に側面の大半。(この部分は後々電池を設置するため丁寧に削ってください)



P1040820

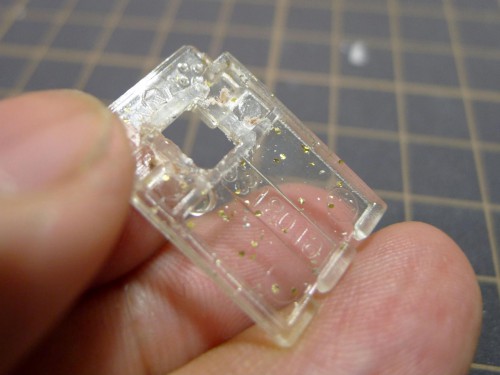

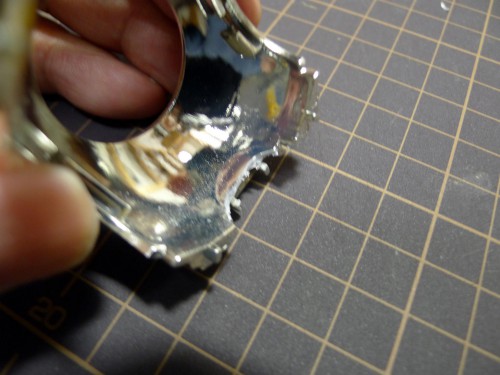

前面パーツも写真のように削って容積を確保。
メッキパーツだけになんだか勿体ない・・・



P1040814
最後に認識突起があるパーツの裏側を“なるべく平ら”に削ります。



更なるクリアランスの確保との格闘!「闘魂ブーストアイコン」の改造はコチラから↓ ↓







電池BOXの組み込み

P1040818
市販の電池BOXでは場所をとるため、手作りの電池ボックスを作成。
(作成手順はこちらで紹介しています)

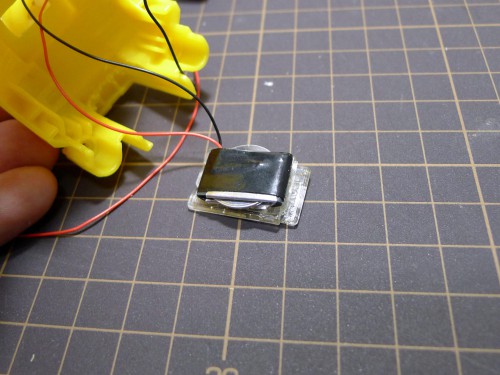

電源には“3V確保+なるべく小さな電池”ということで「CR1616」を使用。

作成した電源を先ほど平らにしたパーツの上に“強力な両面テープ”で固定。
スライドして取り外し可能な場所に設置することで電池交換の利便性が生まれます。

P1040817 P1040821

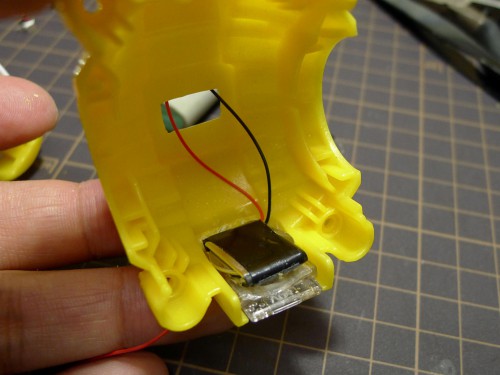

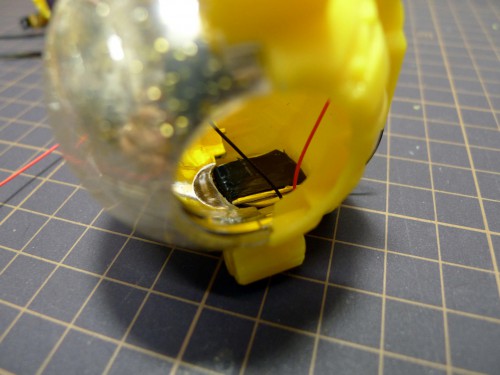

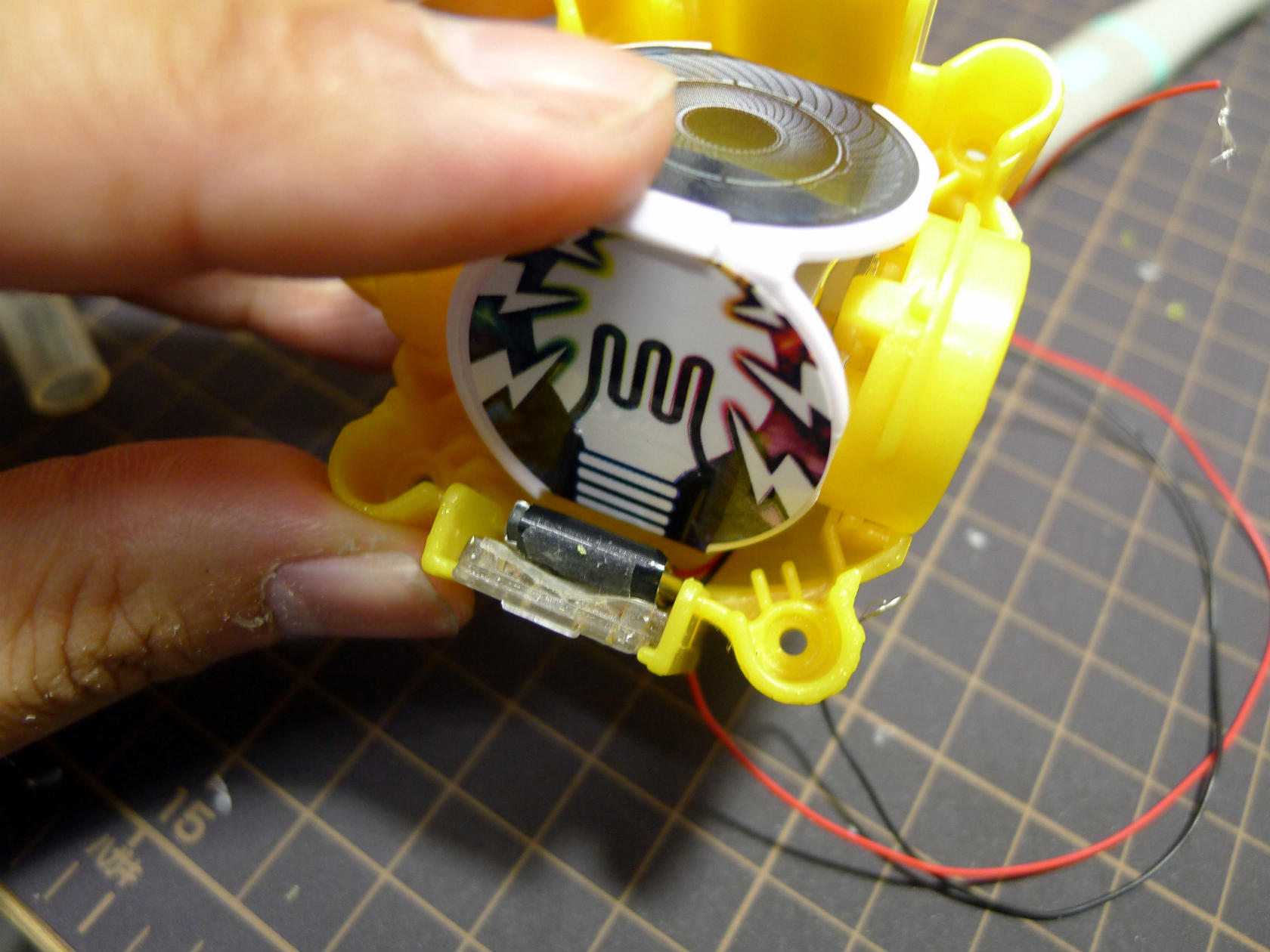

電池を収めるとこんな感じ。

P1040819 P1040812

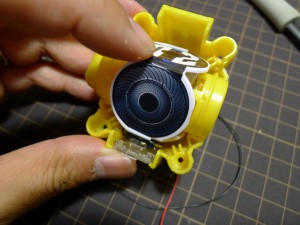

ここは回転するパーツが干渉しやすいため、なるべく薄く作ることがコツです。

P1040858
背面のスイッチをグルーガンにて固定。

厚めに盛ると回転しなくなるので極めて薄くしてください。



LEDを取り付ける

P1040793

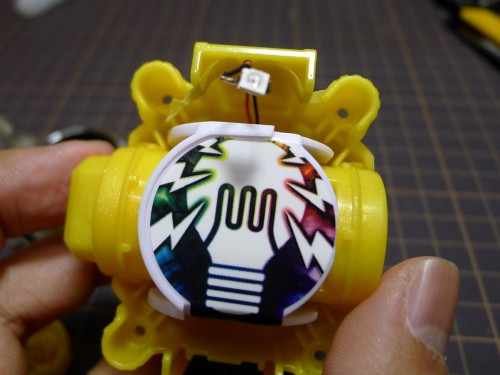

続いてLEDを設置。

今回はチップ型のLEDを使用します。

=====================
LP-3528U32YC

Vf: 1.8-2.2V
If: 20mA
Iv: 780-1000mcd
波長: 590-595nm
Angle: 120°
=====================

白色LEDを使いたかったところですが、「電池が2枚になる」「抵抗を入れる必要がある」ことから今回は1.8Vから発光可能な黄色LEDを選択。

ショートギリギリですが、抵抗を使わなくても眩しく光ります。

P1040804

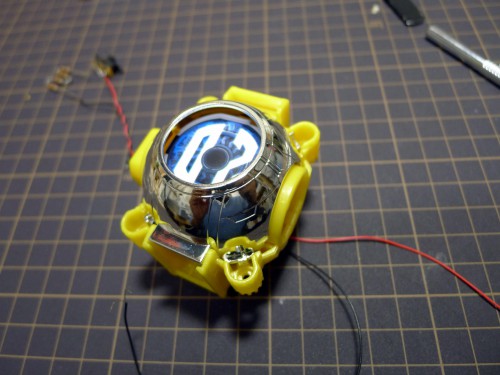

発光テストのために仮組み。
眼球だけにコードが“視神経”にみえる・・・

P1040795

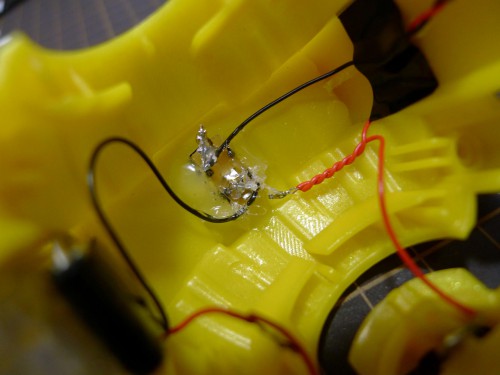

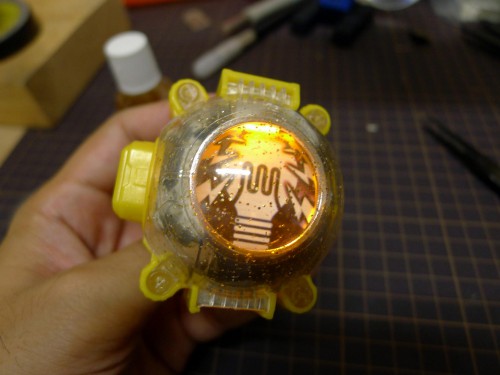

お、ちゃんと光ってる。

しかしながら“メッキパーツ”が邪魔して、若干暗めの場所でないと発光が判りにくいです。
内部の反射のお陰で光の拡散が上手く機能していると取るべきでしょうか。

スイッチング部分の制作方法

P1040772

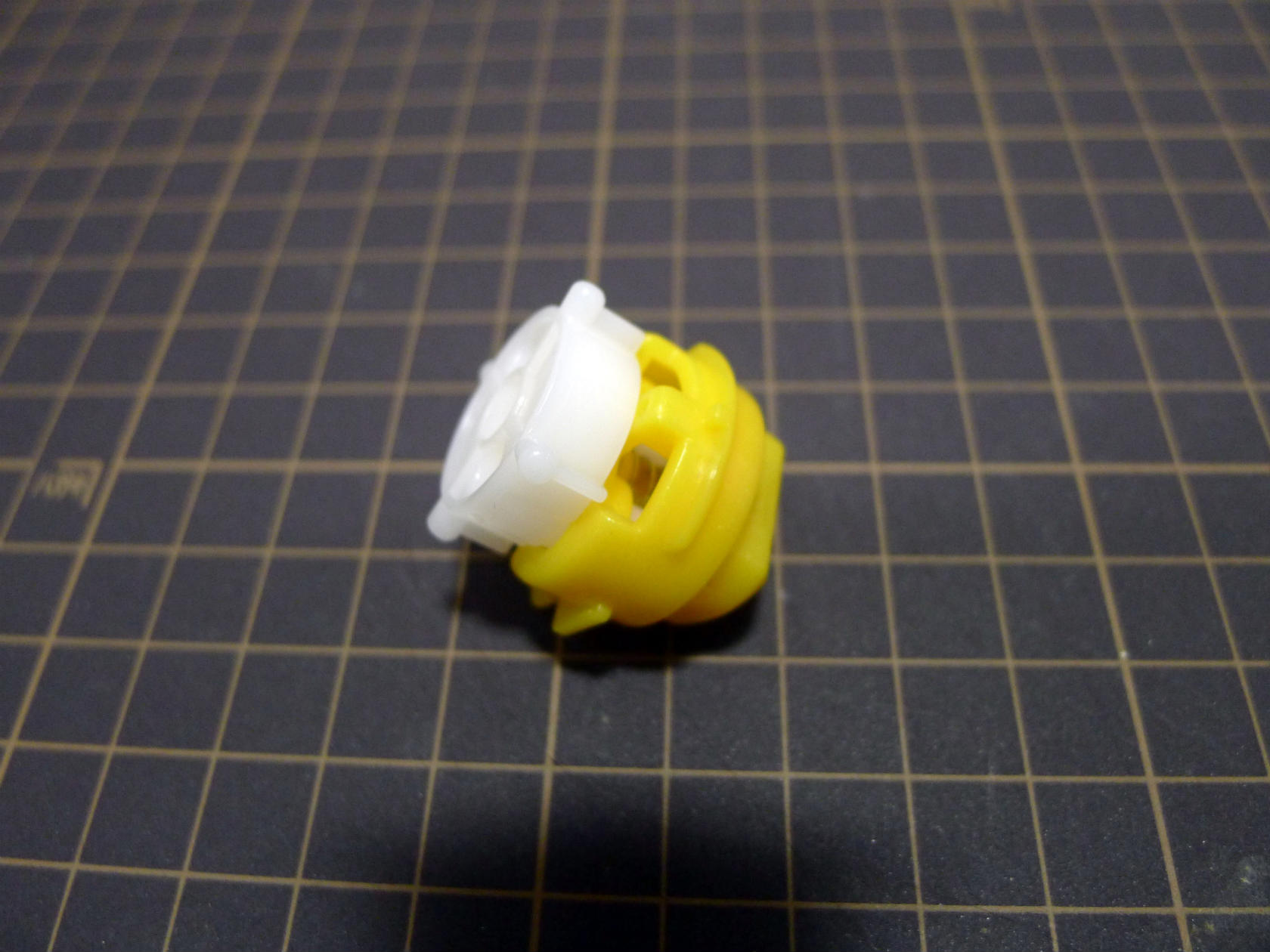

今回の要であるスイッチ部の改造。

ここでひと手間を加えることで「回転中は発光OFF」が可能となります。

P1040871

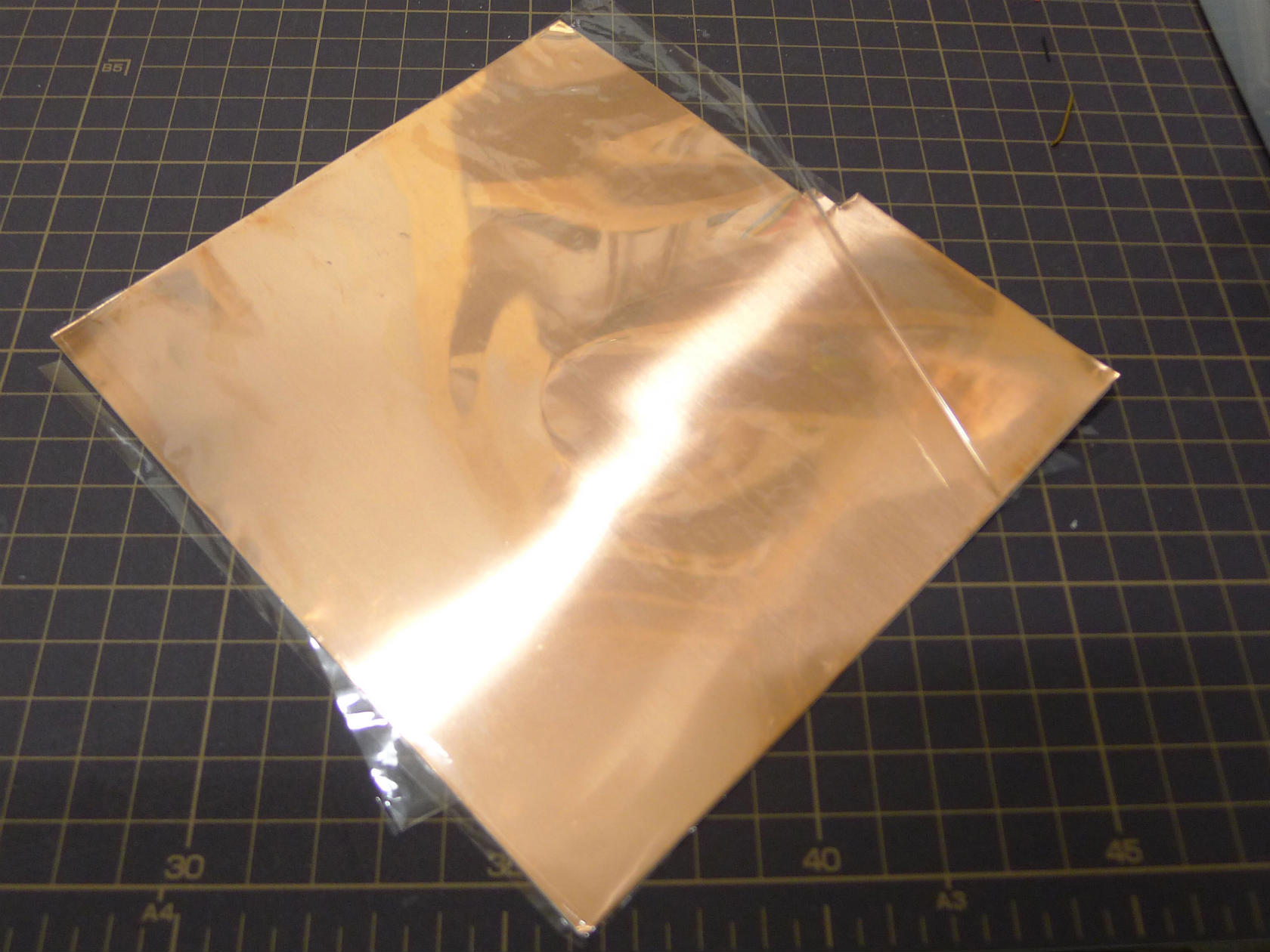

端子作成のため、薄めの銅板を用意します。
裏面がシールになってるタイプだと尚良し

P1040878

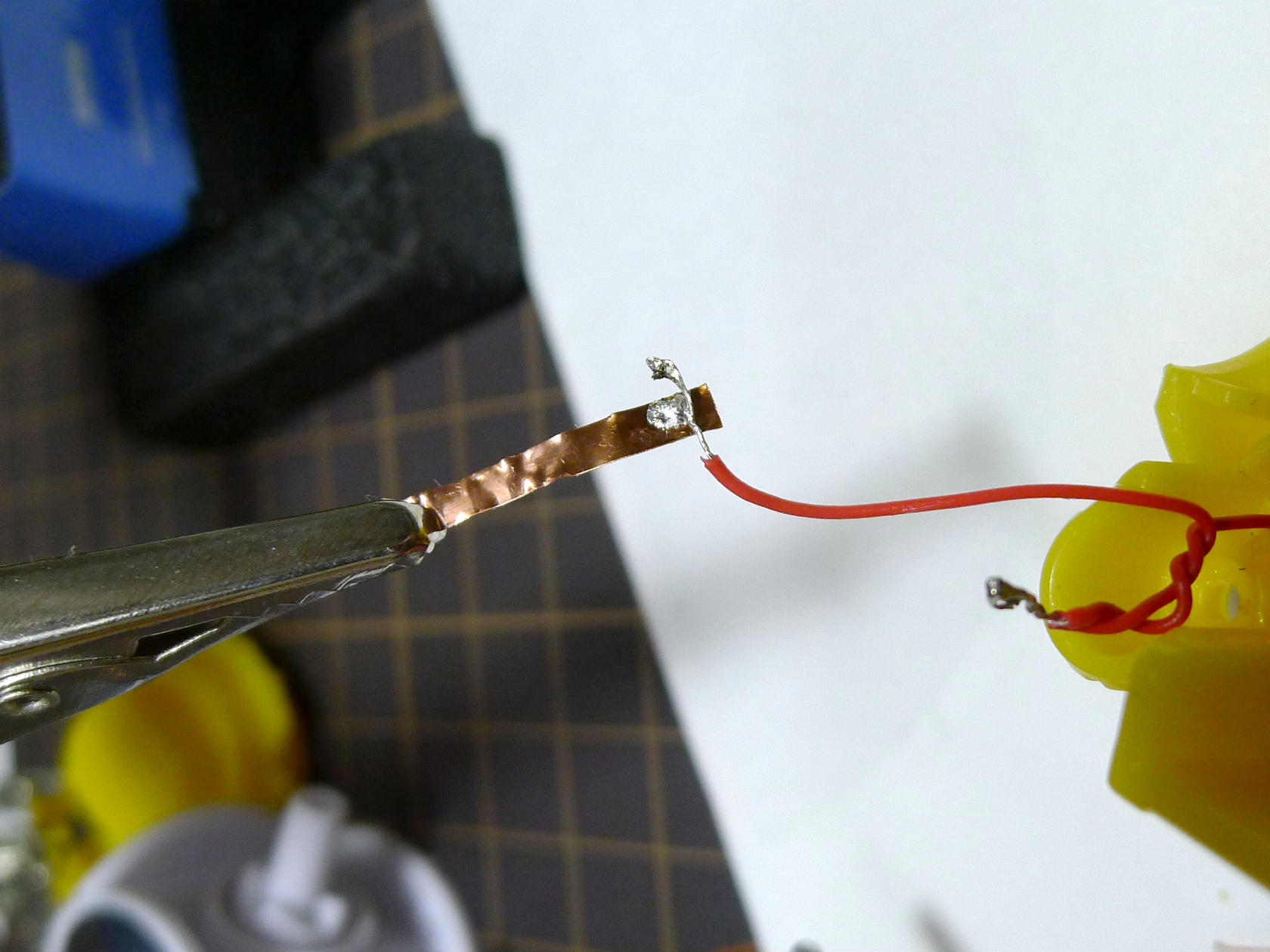

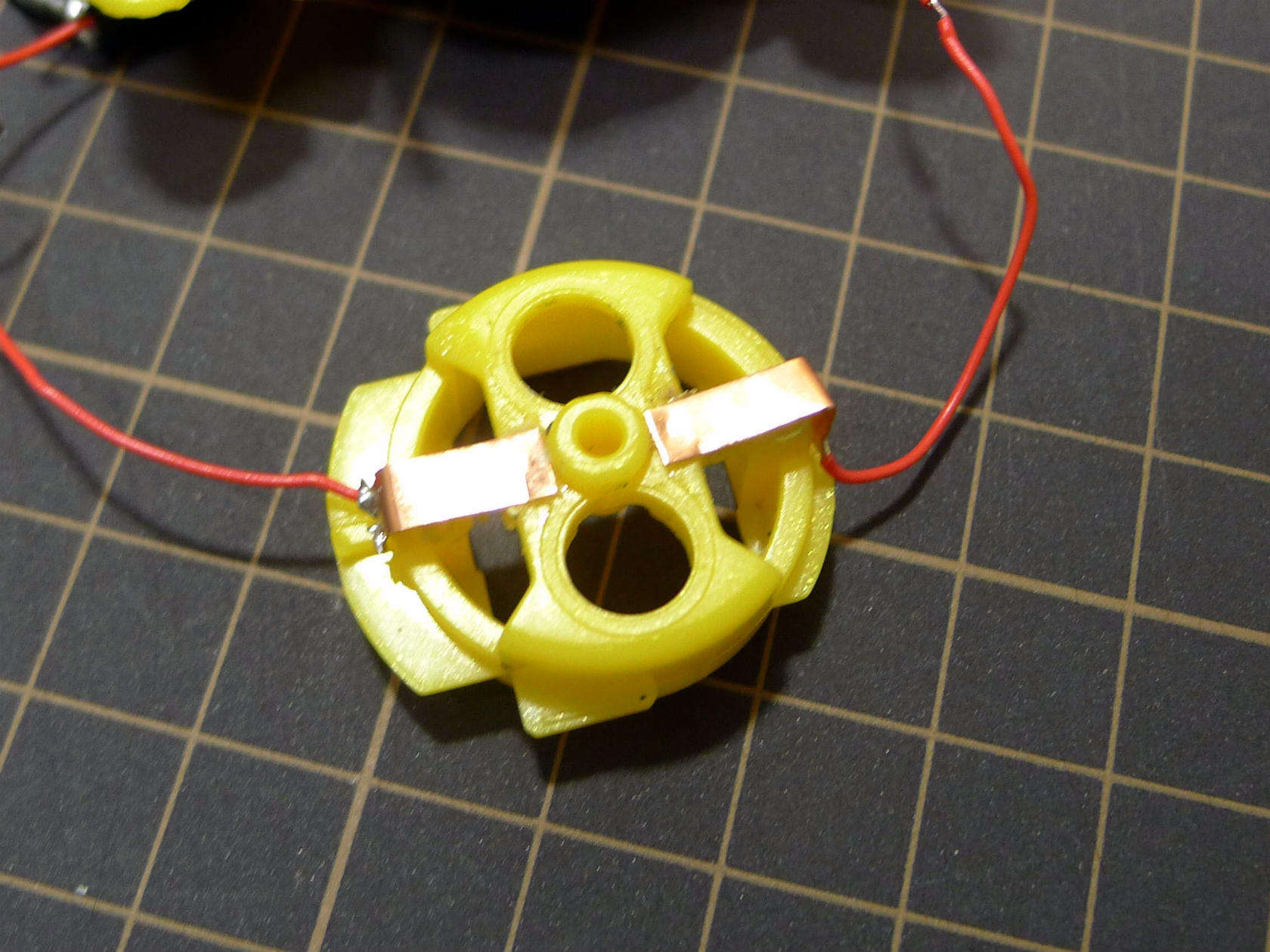

短冊状に切って端っこを半田付けして、

P1040887
写真のように貼り付けます。

P1040889

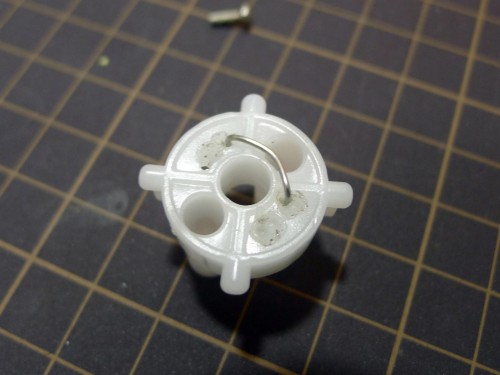

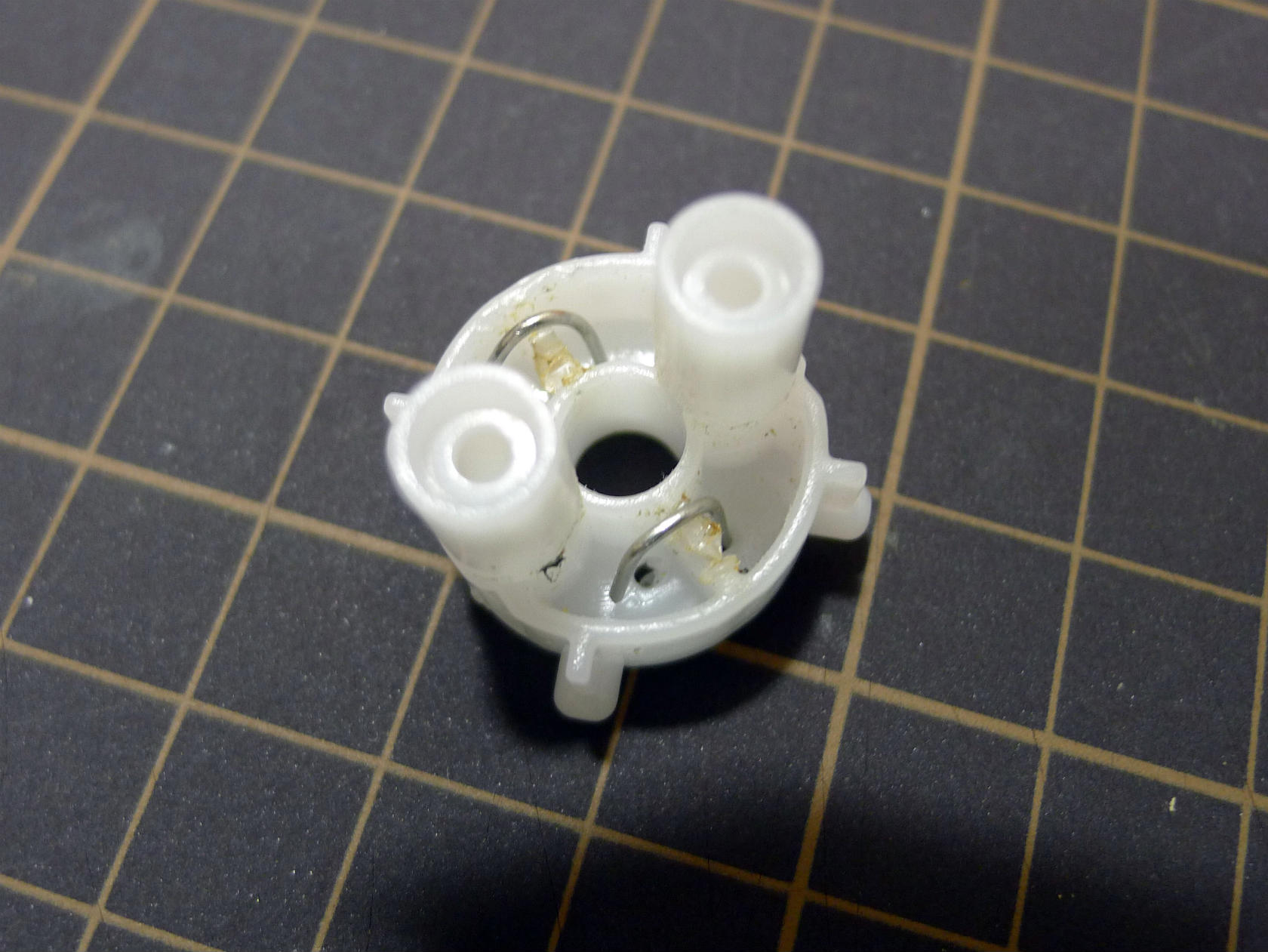

対になる白色のパーツの側面に1mmの穴を開けて針金を通して、

P1040888
写真のように折り曲げます。

P1040890

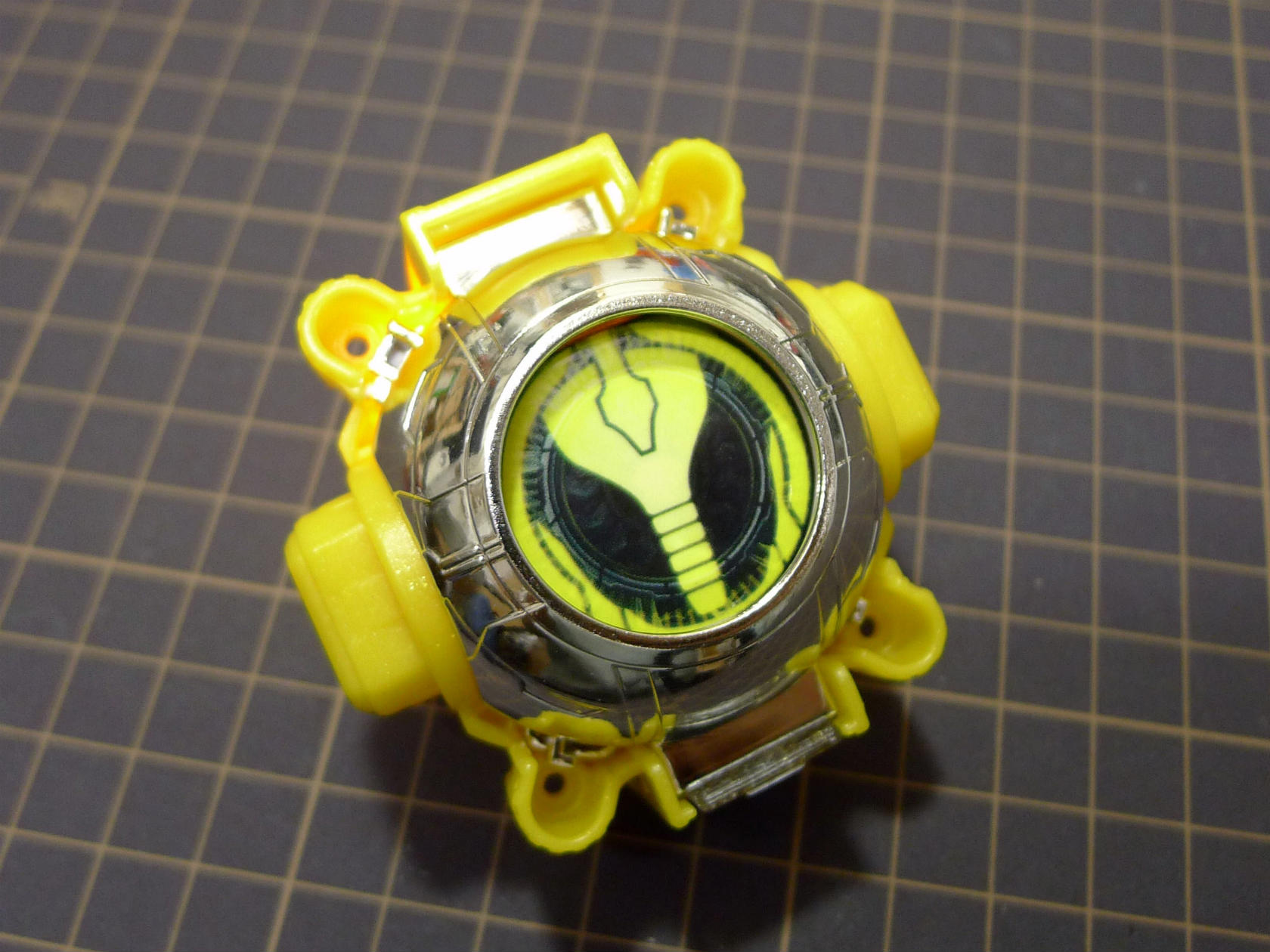

全てのパーツを干渉に気をつけながら丁寧に組みたてて完成。
正直この行程が一番大変でした

発光状態の確認

P1040893

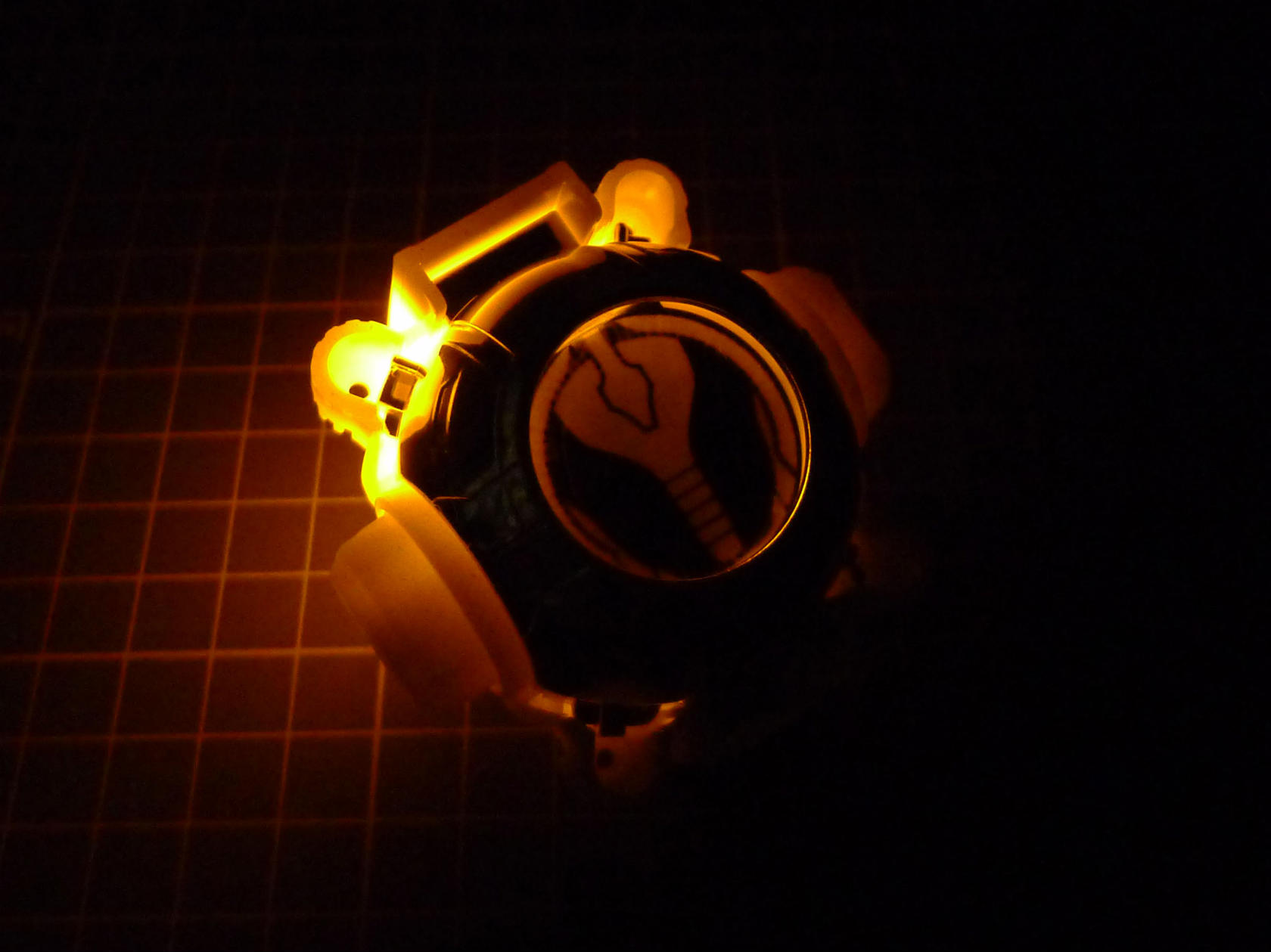

背面のスイッチをONにして発光! 無事光ってくれました。
回転部分が透過しないプラスチックの立方体のため、光が丸窓から見えづらいのが難点。



P1040894
暗い場所だとそれなりに綺麗です。

P1040900

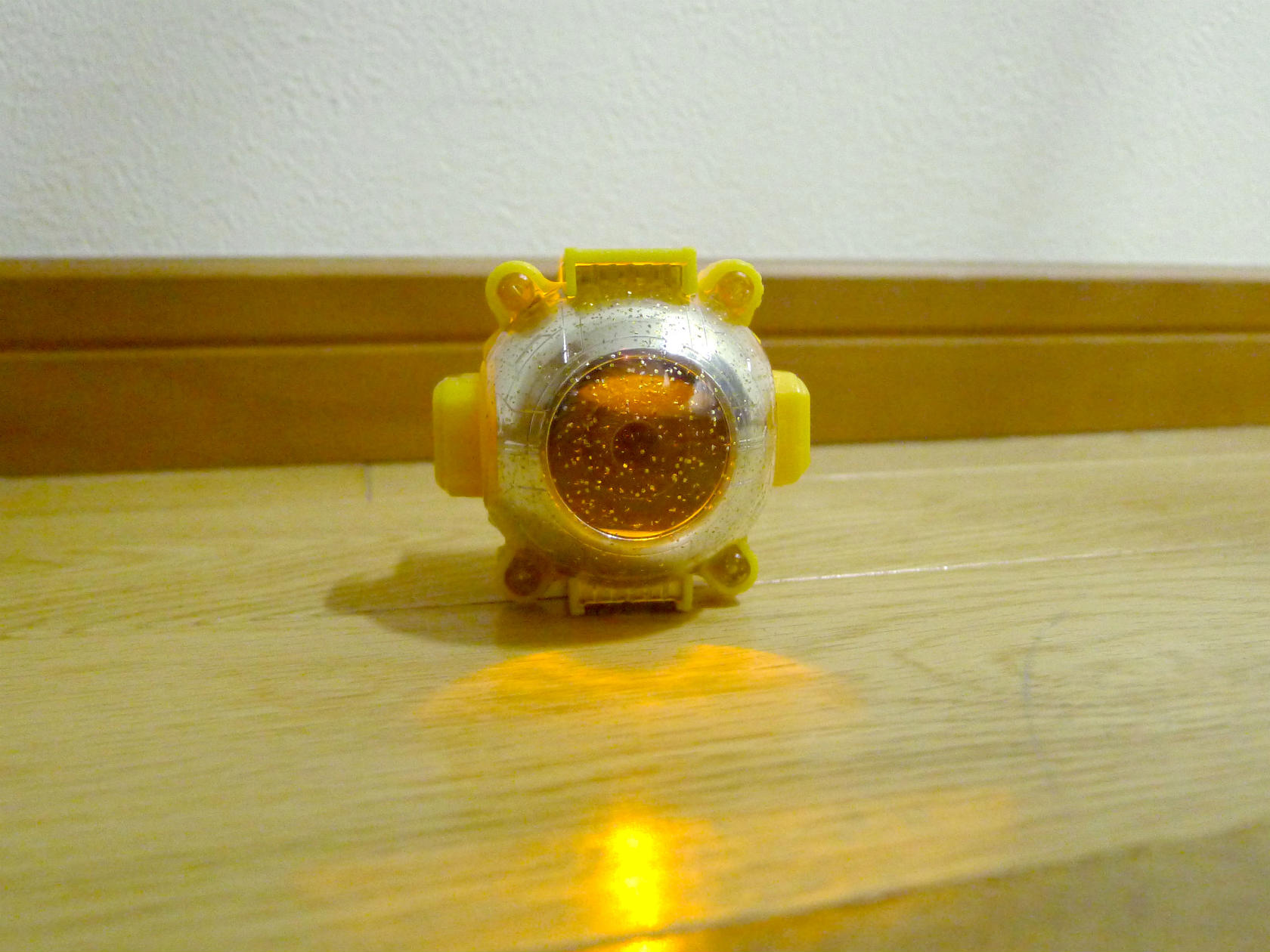

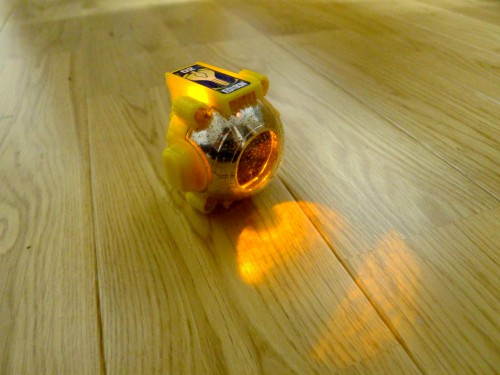

明るいところだとこれくらい。



P1040904 P1040903

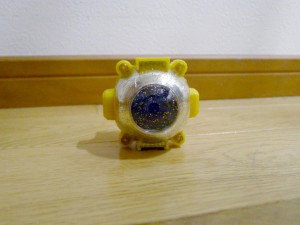

正面が通常版の白色パーツだともっと綺麗に光るのかな?

スイッチングの確認

背面スイッチで発光→回転中は発光OFFになるようにしてみましたが、写真では判りづらいため動画を撮りました。

「背面スイッチON」→「回転中発光OFF」→「背面スイッチOFF」の流れ。

勢いで作り始めたにしては上手く行きましたが、個人的に改善したい箇所は山盛りです。



作ってみて思ったこと

大きな反省点としては、

・スイッチング部分の改良(接点が甘いため誤作動が多い)

・背面スイッチのコンパクト化(おそらくこのままだとベルト装填できない)

・光源の拡散化(クリアランスが・・・)

の3点でしょうか。





また、シフトカーに比べてクリアランスの確保が極めて難しく、3V以上の電圧を必要とするLEDを使用する際に如何にしてコイン電池2枚のスペースを儲けていくかが今後の課題となりそうです。

ベルト装填を無視すれば外側に小部屋を増設して逃がせるのですが・・・



P1040898

LEDが点照明のため暗いところだと押し出すような発光パターンでした。

回転部分の一部を切り落として「トレーシングペーパーかOHPシート化」も可能だと思われるため、プロジェクターのように改造するのも面白いかも知れません。

今回の手順だと確実性の観点から見て50点くらい。

気になった箇所を修正した行程は次回にご紹介します。
